وقتی برق از نیروگاه تولید میشود تا به پریز خانه یا کارخانه برسد، بخشی از انرژی در مسیر از دست میرود. این اتفاق نه به خاطر نقص در طراحی، بلکه به دلیل ماهیت فیزیکی انتقال الکتریسیته است؛ هادیها مقاومت دارند، ترانسفورماتورها گرما تولید میکنند و شبکههای قدیمی با بار امروز طراحی نشدهاند.
تلفات برق در شبکه توزیع یکی از جدیترین چالشهای صنعت برق است که هم هزینههای تولید را بالا میبرد و هم پایداری شبکه را تهدید میکند. در ایران، این عدد بهطور میانگین بین ۱۴ تا ۱۷ درصد است؛ فاصلهای قابل توجه از استانداردهای جهانی که نشان میدهد چقدر ظرفیت بهبود وجود دارد. برای کسب و کارها و صنایعی که به دنبال صرفه جویی و بهینه سازی الگوی مصرف هستند، شناخت این تلفات اولین گام عملی است.
تلفات برق در شبکه توزیع چیست؟
شبکه توزیع برق، حلقه آخر زنجیره انتقال انرژی است؛ از پستهای فشار متوسط تا انشعاب مشترکین. در طول مسیر، بخشی از انرژی الکتریکی به شکل گرما، تشعشع یا خطاهای اندازه گیری هدر میرود.
تلفات برق به تفاوت بین انرژی ورودی به شبکه و انرژی تحویل داده شده به مصرفکنندگان گفته میشود. این عدد معمولاً به صورت درصدی از کل انرژی ورودی بیان میشود و در شبکههای مختلف بین ۵ تا بیش از ۲۰ درصد متغیر است. شبکه توزیع به دلیل طول زیاد خطوط، تعداد بالای تجهیزات و پراکندگی جغرافیایی، بیشترین سهم را در کل تلفات سیستم برق دارد. به همین دلیل، مدیریت و کاهش تلفات در این بخش اهمیت ویژهای دارد.
تلفات انرژی الکتریکی چگونه اندازهگیری میشود؟
اندازه گیری تلفات برق در شبکه توزیع کار پیچیدهتری از یک تفریق ساده است، چون باید مشخص شود چه مقدار از این تلفات فنی و چه مقدار غیرفنی است. روش پایه این است که انرژی تحویلی به شبکه در نقطه ورودی (مثلاً پست فوق توزیع) با مجموع انرژی فروخته شده به مشترکین مقایسه میشود. اختلاف بین این دو عدد، همان تلفات کل است که شامل هم افتهای فیزیکی و هم برق مصرف شده بدون ثبت در کنتور میشود.
1. روش موازنه انرژی
در این روش، شرکتهای توزیع برق دادههای ورودی و خروجی هر فیدر یا پست را در بازههای زمانی مشخص ثبت میکنند. با مقایسه این اعداد در طول ماه یا سال، درصد تلفات هر بخش از شبکه محاسبه میشود. این روش نسبتاً ساده است اما دقت پایینی برای تفکیک نوع تلفات دارد.
2. شبیهسازی بار و نرمافزارهای تخصصی
برای تفکیک دقیقتر تلفات فنی، مهندسان از نرم افزارهای شبیه سازی پخش بار (Load Flow) استفاده میکنند. این ابزارها با در نظر گرفتن مشخصات هادیها، بار مصرفی و طول خطوط، میزان تلفات اهمی و آهنی را بهصورت جداگانه محاسبه میکنند. این روش هزینهبر است اما اطلاعات دقیقتری برای برنامه ریزی نوسازی شبکه فراهم میکند.
3. نقش کنتورهای هوشمند در اندازهگیری لحظهای
با گسترش کنتورهای هوشمند، اندازه گیری تلفات دقیقتر و سریعتر شده است. این کنتورها دادههای مصرف را به صورت لحظهای ارسال میکنند و مقایسه آن با انرژی ورودی امکان شناسایی سریعتر تلفات غیرفنی، از جمله انشعابات غیرمجاز، را فراهم میکند.

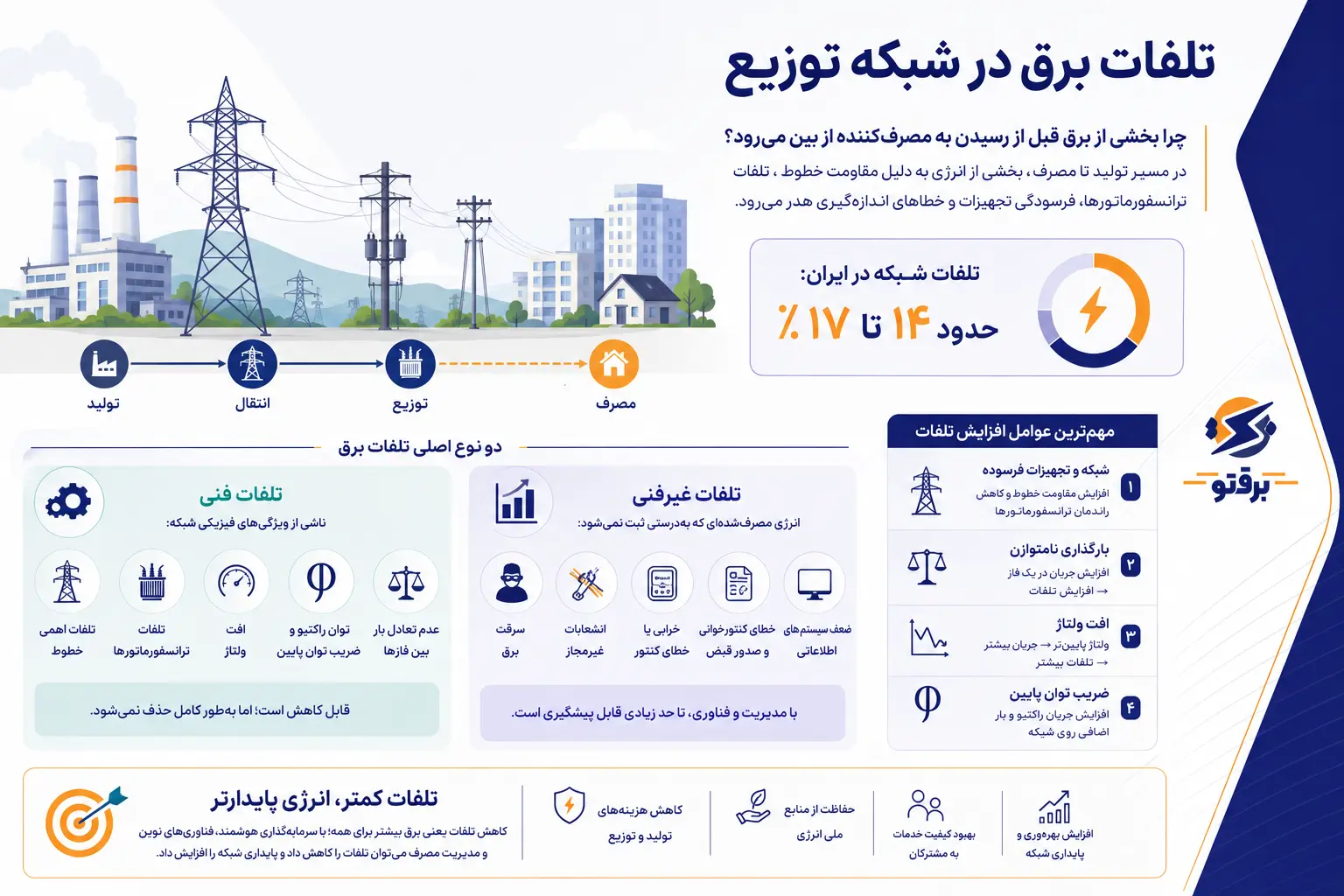

انواع تلفات برق در شبکه توزیع
تلفات شبکه به دو دسته اصلی تقسیم میشود که هر کدام ریشه و راهحل متفاوتی دارند.
1. تلفات فنی (Technical Losses)
تلفات فنی ناشی از قوانین فیزیک هستند و در هر شبکهای به میزانی وجود دارند. وقتی جریان از سیمها و تجهیزات عبور میکند، بخشی از انرژی به گرما تبدیل میشود.
مهمترین منابع تلفات فنی:
- تلفات اهمی : گرمای تولید شده در اثر عبور جریان از مقاومت هادیها
- تلفات آهنی ترانسفورماتورها: تلفات هسته که حتی در بیباری هم وجود دارد
- تلفات دیالکتریک: در کابلهای زمینی فشار متوسط
- تلفات کرونا: در خطوط هوایی فشار قوی، به ویژه در هوای مرطوب
تلفات فنی را میتوان با بهبود طراحی شبکه و نوسازی تجهیزات کاهش داد، اما حذف کامل آنها ممکن نیست.
2. تلفات غیرفنی (Non-Technical Losses)
تلفات غیرفنی به انرژیای گفته میشود که مصرف شده اما ثبت یا دریافت نشده است. برخلاف تلفات فنی، این دسته کاملاً قابل پیشگیری است.
منابع اصلی تلفات غیرفنی:
- سرقت برق و انشعابات غیرمجاز
- خطاهای کنتور و سیستمهای اندازهگیری
- خطاهای صدور قبض و کنتورخوانی
- تأخیر در ثبت تغییرات مشترکین
در بسیاری از کشورهای در حال توسعه، تلفات غیرفنی سهم بزرگتری نسبت به تلفات فنی دارد و مشکل اصلی شرکتهای توزیع برق محسوب میشود.
مهمترین علل تلفات فنی در شبکه توزیع برق
شناخت علل تلفات فنی برای انتخاب راهکار مناسب ضروری است. سه عامل اصلی در اکثر شبکههای توزیع نقش محوری دارند.
1. فرسودگی تجهیزات و خطوط انتقال
خطوط هوایی و کابلهای زمینی با گذشت زمان دچار افزایش مقاومت میشوند. اکسیداسیون اتصالات، خوردگی هادیها و کاهش سطح مقطع مؤثر، همگی مقاومت الکتریکی را بالا میبرند و تلفات اهمی را افزایش میدهند.
ترانسفورماتورهای قدیمی نیز با راندمان پایینتری کار میکنند. یک ترانسفورماتور ۳۰ ساله ممکن است تلفات هستهای دو تا سه برابر بیشتری نسبت به مدلهای جدید داشته باشد.
2. بارگذاری نامتوازن شبکه
در شبکههای سهفاز، اگر بار بین فازها بهطور مساوی توزیع نشود، جریان در فاز پربارتر بیشتر میشود و تلفات اهمی به شدت افزایش مییابد. چون تلفات با مجذور جریان رابطه دارد، حتی عدم تعادل کوچک میتواند تلفات را به طور قابل توجهی بالا ببرد.
در مناطق مسکونی که بار تکفاز زیاد است، این مشکل بسیار رایج است و اغلب نادیده گرفته میشود.
3. افت ولتاژ و جریانهای اضافی
وقتی ولتاژ در انتهای فیدر افت میکند، مصرف کنندگان برای تأمین توان مورد نیاز، جریان بیشتری میکشند. جریان بیشتر یعنی تلفات بیشتر؛ یک چرخه معیوب که با فاصله گرفتن از پست توزیع تشدید میشود.
خازن گذاری ناکافی و ضریب قدرت پایین هم به همین مشکل دامن میزند. جریان راکتیو بار اضافی روی خطوط ایجاد میکند بدون اینکه کار مفیدی انجام دهد.
مهمترین علل تلفات غیرفنی در شبکه برق
تلفات غیرفنی ماهیت متفاوتی دارند و برای کاهش آنها باید رویکرد مدیریتی و فناورانه را با هم به کار برد.
1. خطاهای اندازهگیری و کنتورخوانی
کنتورهای الکترومکانیکی قدیمی با گذشت زمان دچار خطای سیستماتیک میشوند؛ برخی کمتر از مصرف واقعی ثبت میکنند. علاوه بر این، خطاهای انسانی در کنتور خوانی، اشتباه در ثبت ارقام و تأخیر در صدور قبض همگی به تلفات غیرفنی میافزایند. در شبکههای بزرگ، حتی خطای ۱ درصدی در اندازه گیری میتواند به میلیونها کیلووات/ساعت انرژی ثبت نشده در سال تبدیل شود.
2. انشعابات غیرمجاز و سرقت برق
سرقت برق از طریق اتصال مستقیم به خطوط قبل از کنتور، دستکاری کنتور یا استفاده از روشهای مغناطیسی برای کند کردن کنتور انجام میشود. در برخی مناطق، سهم سرقت برق از کل تلفات غیرفنی به ۶۰ تا ۷۰ درصد میرسد. شناسایی انشعابات غیرمجاز بدون ابزار مناسب دشوار است و نیاز به بازرسی میدانی منظم یا سیستمهای هوشمند پایش دارد.
3. مشکلات مدیریتی و بهرهبرداری
ضعف در سیستمهای اطلاعاتی، نبود نقشههای دقیق شبکه، تأخیر در ثبت تغییرات مشترکین و ناهماهنگی بین واحدهای مختلف شرکت توزیع، همگی به تلفات غیرفنی دامن میزنند. وقتی دادههای شبکه دقیق نباشد، شناسایی نقاط پرتلفات هم ممکن نیست.
پیامدهای تلفات برق برای صنعت برق و مصرفکنندگان
تلفات بالا فقط یک عدد آماری نیست؛ پیامدهای اقتصادی و فنی مستقیمی دارد که همه ذینفعان را تحت تأثیر قرار میدهد.
1. افزایش هزینه تولید و توزیع برق
برای جبران انرژی از دست رفته، نیروگاهها باید بیشتر تولید کنند. هر کیلووات/ساعت اضافی تولید شده هزینه سوخت، استهلاک تجهیزات و انتشار کربن بیشتری به همراه دارد. در نهایت، بخشی از هزینه تلفات از طریق تعرفههای برق به مصرفکنندگان منتقل میشود. در ایران، با توجه به یارانهای بودن قیمت برق، هزینه تلفات مستقیماً از بودجه عمومی تأمین میشود که فشار مالی قابل توجهی بر دولت وارد میکند.
2. کاهش بهرهوری و پایداری شبکه
تلفات بالا معمولاً نشانهای از مشکلات عمیقتر در شبکه است؛ خطوط اضافهبار، ولتاژ پایین و تجهیزات فرسوده. همین عوامل احتمال خاموشی، افت کیفیت برق و آسیب به تجهیزات مشترکین را افزایش میدهند.
صنایع حساس مانند دادهسنترها، بیمارستانها و خطوط تولید پیوسته، بیشترین آسیب را از بیثباتی شبکه میبینند.
راهکارهای کاهش تلفات برق در شبکه توزیع
کاهش تلفات نیازمند ترکیبی از سرمایهگذاری در زیرساخت، فناوری و مدیریت است. هیچ راهحل واحدی برای همه شبکهها وجود ندارد، اما چند رویکرد اثباتشده وجود دارد.
1. نوسازی تجهیزات و خطوط فرسوده
جایگزینی هادیهای قدیمی با هادیهای ACSR یا XLPE با سطح مقطع بزرگتر، مقاومت خط را کاهش میدهد. ترانسفورماتورهای با تلفات هسته پایین (نوع آمورف) میتوانند تلفات بیباری را تا ۷۰ درصد کاهش دهند.
خازن گذاری موازی در طول فیدرها هم یکی از مقرون به صرفهترین روشهاست. با جبران توان راکتیو در محل مصرف، جریان عبوری از خطوط کاهش مییابد و تلفات اهمی بهطور قابل توجهی پایین میآید.
2. توسعه شبکههای هوشمند برق
شبکههای هوشمند (Smart Grid) با استفاده از سنسورها، ارتباطات دوطرفه و سیستمهای کنترل پیشرفته، امکان پایش لحظهای تلفات را فراهم میکنند. شناسایی سریع نقاط پرتلفات، مدیریت بهتر بار و واکنش سریع به خطاها از مزایای اصلی این شبکههاست.
سیستمهای SCADA و DMS به اپراتورها کمک میکنند تا شبکه را در حالت بهینه نگه دارند و از اضافهبار خطوط جلوگیری کنند.
3. استفاده از کنتورهای هوشمند
کنتورهای هوشمند (AMI) دادههای مصرف را بهصورت لحظهای ثبت و ارسال میکنند. مقایسه خودکار انرژی ورودی پست با مجموع مصرف مشترکین، نقاط مشکوک به سرقت یا خطای اندازهگیری را سریعاً شناسایی میکند. علاوه بر این، کنتورهای هوشمند امکان قطع و وصل از راه دور را فراهم میکنند که هزینههای عملیاتی را هم کاهش میدهد.
4. بهینهسازی مدیریت بار و مصرف انرژی
توزیع متوازن بار بین فازها، تنظیم صحیح تپ ترانسفورماتورها و برنامهریزی بار برای کاهش پیک مصرف، همگی بدون نیاز به سرمایهگذاری سنگین قابل اجراست. در بسیاری از موارد، بهینهسازی عملیاتی میتواند ۱ تا ۲ درصد از تلفات را کاهش دهد.
نقش تولید پراکنده و انرژیهای تجدیدپذیر در کاهش تلفات شبکه
یکی از مزایای کمتر مطرحشده انرژیهای تجدیدپذیر، کاهش تلفات انتقال است. وقتی برق در نزدیکی محل مصرف تولید میشود، نیازی به انتقال از فاصلههای طولانی نیست و تلفات خط به حداقل میرسد. پنلهای خورشیدی روی پشتبامها، توربینهای بادی کوچک و نیروگاههای بیوگاز محلی، همگی در دسته تولید پراکنده (Distributed Generation) قرار میگیرند. مطالعات نشان میدهد که نفوذ ۲۰ تا ۳۰ درصدی تولید پراکنده در یک فیدر میتواند تلفات آن فیدر را تا ۱۰ تا ۱۵ درصد کاهش دهد.
البته مکانیابی صحیح واحدهای تولید پراکنده اهمیت زیادی دارد. نصب در انتهای فیدرهای طولانی بیشترین تأثیر را در کاهش تلفات دارد، چون جریان عبوری از بیشترین طول خط را کاهش میدهد.
وضعیت تلفات برق در ایران و مقایسه با استانداردهای جهانی
میانگین تلفات شبکه توزیع در کشورهای پیشرفته بین ۴ تا ۷ درصد است. کشورهایی مانند ژاپن و آلمان موفق شدهاند تلفات خود را به زیر ۵ درصد برسانند. در ایران، طبق آمار وزارت نیرو، تلفات کل شبکه برق (شامل انتقال و توزیع) در سالهای اخیر بین ۱۴ تا ۱۷ درصد بوده است. بخش عمدهای از این تلفات در شبکه توزیع اتفاق میافتد. فاصله قابل توجهی با استانداردهای جهانی وجود دارد که نشاندهنده پتانسیل بالای بهبود است.
عوامل اصلی این فاصله عبارتند از:
- فرسودگی بخش قابل توجهی از شبکه توزیع
- گستردگی جغرافیایی و پراکندگی مشترکین در مناطق روستایی
- محدودیت منابع مالی برای نوسازی زیرساخت
- سرعت پایین استقرار کنتورهای هوشمند
با این حال، برنامههای نوسازی شبکه و استقرار کنتورهای هوشمند در حال اجراست و انتظار میرود تلفات در سالهای آینده کاهش یابد.
چالشهای کاهش تلفات در شبکه توزیع برق
کاهش تلفات برق در شبکه توزیع، با وجود اهمیت اقتصادی و فنی بالا، در عمل با موانع جدی روبهروست. این چالشها از جنسهای مختلفی هستند؛ برخی ریشه مالی دارند، برخی دیگر به ساختار اجتماعی یا ضعف نظارتی برمیگردند. شناخت این موانع، اولین قدم برای برنامهریزی واقعبینانه در مسیر بهبود شبکه است. برخی از این چالشها عبارتند از:
- هزینه بالای نوسازی تجهیزات، اجرای پروژههای کاهش تلفات را کند میکند.
- بخش قابل توجهی از شبکه توزیع کشور عمری بیش از ۳۰ سال دارد.
- سرقت برق در برخی مناطق نیازمند همکاری اجتماعی و اقدام حقوقی موازی است.
- نبود کنتور هوشمند در بسیاری از مشترکین، شناسایی محل تلفات را دشوار میکند.
- عدم توازن بار بین فازها در شبکههای قدیمی، تلفات اهمی را بالا نگه میدارد.
- کمبود نیروی متخصص، نگهداری تجهیزات پیشرفته را با مشکل مواجه میکند.
- ردیابی و اثبات تخلفات اندازهگیری، فرآیندی زمانبر و پرهزینه است.
جمعبندی | چرا کاهش تلفات برق برای آینده صنعت برق ضروری است؟
تلفات برق در شبکه توزیع یک مشکل چند وجهی است که ریشه در فرسودگی زیرساخت، ضعف مدیریتی و چالشهای اجتماعی دارد. کاهش آن نهتنها هزینههای صنعت برق را پایین میآورد، بلکه پایداری شبکه را بهبود میبخشد و مسیر را برای ادغام انرژیهای تجدیدپذیر هموار میکند. با توجه به فشار روزافزون بر منابع انرژی و ضرورت کاهش انتشار کربن، کاهش تلفات برق دیگر یک انتخاب نیست؛ یک ضرورت است.
برای مصرفکنندگان صنعتی و تجاری که میخواهند از وابستگی به شبکه پرتلفات کاهش دهند، راهحلهای تولید محلی انرژی گزینهای هوشمندانه است. برقتو با ارائه خدمات مشاوره، طراحی و اجرای سیستمهای انرژی خورشیدی و راهکارهای بهینه سازی مصرف، به کسب و کارها کمک میکند تا هم هزینههای انرژی را کاهش دهند و هم از نوسانات شبکه در امان بمانند.
سوالات متداول درباره تلفات برق در شبکه توزیع
تفاوت تلفات فنی و غیرفنی چیست؟
تلفات فنی ناشی از خواص فیزیکی تجهیزات و هادیهاست و در هر شبکهای به میزانی وجود دارد؛ مانند گرمای تولیدشده در سیمها. تلفات غیرفنی اما به انرژی مصرفشدهای گفته میشود که ثبت یا دریافت نشده، مانند سرقت برق یا خطای کنتور. تلفات فنی را میتوان کاهش داد اما حذف کامل آن ممکن نیست، در حالی که تلفات غیرفنی با مدیریت صحیح کاملاً قابل پیشگیری است.
چگونه میتوان تلفات شبکه برق را کاهش داد؟
ترکیبی از رویکردها لازم است: نوسازی خطوط و تجهیزات فرسوده، خازنگذاری برای جبران توان راکتیو، توزیع متوازن بار بین فازها، استقرار کنتورهای هوشمند برای شناسایی سرقت و خطای اندازهگیری، و توسعه تولید پراکنده در نزدیکی مراکز مصرف. اولویتبندی این اقدامات بر اساس تحلیل دقیق شبکه و شناسایی نقاط پرتلفات انجام میشود.
کنتورهای هوشمند چه تاثیری بر کاهش تلفات دارند؟
کنتورهای هوشمند با ثبت لحظهای مصرف و ارسال خودکار داده، امکان مقایسه مداوم انرژی ورودی و خروجی را فراهم میکنند. هر انحراف غیرعادی میتواند نشانه سرقت یا خرابی کنتور باشد و سریعاً شناسایی شود. تجربه کشورهایی که این سیستم را پیادهسازی کردهاند نشان میدهد تلفات غیرفنی تا ۳۰ تا ۵۰ درصد کاهش یافته است.
