نیروگاه خورشیدی آنگرید، برق تولیدشده در پنل‌ها را با شبکه سراسری هماهنگ می‌کند تا در ساختمان مصرف شود یا به شبکه تحویل داده شود. در مدل متعارف این سیستم، ادامه کار به حضور شبکه وابسته است؛ به همین دلیل، با قطع برق محله، اینورتر هم از مدار خارج می‌شود، حتی اگر پنل‌ها در ظهر آفتابی تابستان نور کافی دریافت کنند. اگر می‌خواهید خانه هنگام خاموشی روشن بماند، قابلیت برق پشتیبان را از ابتدا در طراحی سیستم در نظر بگیرید.
خاموشی‌های برنامه‌ریزی‌شده تابستان باعث شده بسیاری از خانواده‌ها با این انتظار سراغ پنل خورشیدی بروند که نصب آن برق خانه را هنگام قطعی حفظ می‌کند. پیش از خرید، مشخص کنید اولویت شما چیست: تولید و فروش برق، پوشش بخشی از مصرف روزانه یا تامین برق هنگام خاموشی؟ پاسخ این پرسش، نوع سیستم موردنیازتان را مشخص می‌کند. در ادامه، نحوه کار نیروگاه خورشیدی آنگرید، علت توقف آن هنگام قطع شبکه و نکاتی را مرور می‌کنیم که پیش از انتخاب باید بررسی کنید.

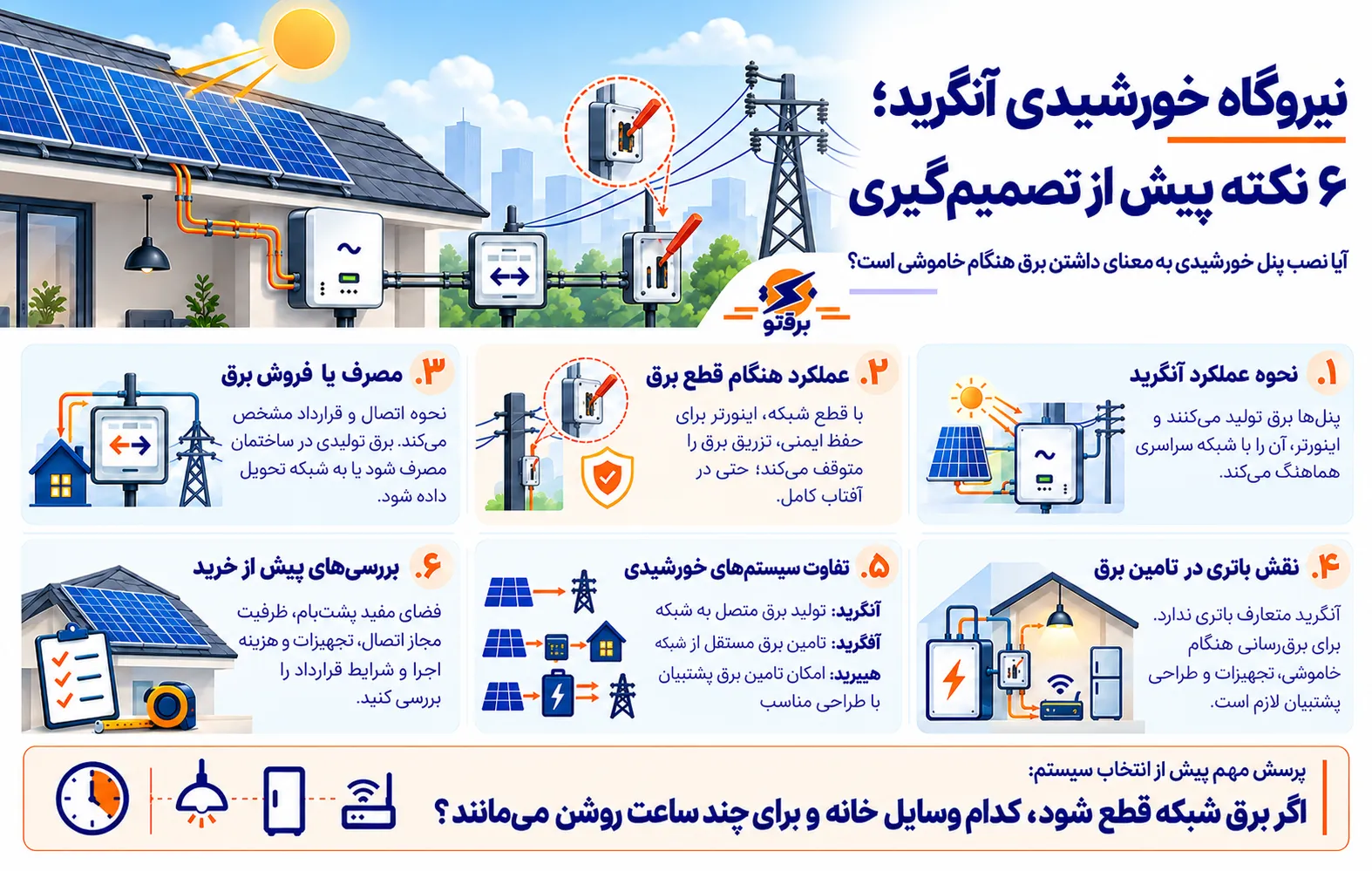

نیروگاه خورشیدی آنگرید چگونه کار می‌کند؟
آنگرید (On-grid) به معنی «متصل به شبکه» است. در این سیستم، برق در سه مرحله از نور خورشید به مصرف‌کننده یا شبکه می‌رسد:
- پنل‌های خورشیدی نور خورشید را به برق مستقیم (DC) تبدیل می‌کنند.
- اینورتر آنگرید برق مستقیم را به برق متناوب (AC) تبدیل می‌کند؛ همان نوع برقی که وسایل خانه و شبکه سراسری با آن کار می‌کنند.
- برق تولیدشده در ساختمان مصرف می‌شود یا به شبکه تحویل داده می‌شود.
اینورتر آنگرید علاوه بر تبدیل برق DC به AC، باید خروجی خود را پیوسته با ولتاژ و فرکانس شبکه هماهنگ کند. اینورترهای متعارف این گروه را «پیرو شبکه» (Grid-following) می‌نامند، چون ولتاژ و فرکانس شبکه را مرجع کار خود قرار می‌دهند. با قطع شبکه، این مرجع از دسترس اینورتر خارج می‌شود و دستگاه تزریق برق را متوقف می‌کند؛ به همین دلیل، عملکرد آنگرید به حضور شبکه وابسته است.
دو برداشت رایج درباره آنگرید نیاز به اصلاح دارد. نخست، نام «آنگرید» به‌تنهایی مشخص نمی‌کند که برق تولیدی ابتدا در خانه مصرف شود یا مازاد آن به شبکه برود؛ این مسیر به آرایش اتصال و قرارداد پروژه بستگی دارد. دوم، اتصال به شبکه برق را برای مصرف بعدی ذخیره نمی‌کند. در سیستم بدون باتری، برق تولیدشده همان زمان مصرف می‌شود یا طبق طراحی به شبکه تحویل داده می‌شود.
چرا سیستم خورشیدی آنگرید هنگام قطع برق از مدار خارج می‌شود؟
یک ظهر آفتابی را در نظر بگیرید: پنل‌های پشت‌بام با توان بالا برق تولید می‌کنند، اما ناگهان برق محله قطع می‌شود. در همان لحظه، اینورتر آنگرید تزریق برق را متوقف می‌کند. این واکنش بخشی از سازوکار ایمنی سیستم است و با سالم بودن پنل‌ها یا شدت تابش خورشید ارتباطی ندارد.
اگر بخشی از شبکه قطع شود و نیروگاه همچنان برق تزریق کند، ممکن است همان بخش ناخواسته برق‌دار بماند. به این وضعیت «جزیره‌ای شدن» (Islanding) می‌گویند. چنین وضعیتی برای نیروهای شرکت توزیع خطر ایجاد می‌کند؛ آن‌ها ممکن است روی خطی کار کنند که انتظار دارند بی‌برق باشد. تجهیزات متصل به شبکه نیز در معرض آسیب قرار می‌گیرند. به همین دلیل، اینورترهای استاندارد نیروگاه خورشیدی آنگرید به حفاظت «ضدجزیره‌ای» (Anti-islanding) مجهزند. این قابلیت قطع شبکه را تشخیص می‌دهد و نیروگاه را به‌سرعت از آن جدا می‌کند. بسیاری از سیستم‌های خورشیدی برای تشخیص جزیره‌ای شدن و جداسازی از شبکه برنامه‌ریزی شده‌اند.
برای صاحب‌خانه، پیامد این سازوکار روشن است: احداث نیروگاه خورشیدی آنگرید متعارف به‌تنهایی برق اضطراری فراهم نمی‌کند. اگر می‌خواهید یخچال، روشنایی، مودم یا پمپ آب هنگام خاموشی کار کنند، قابلیت برق پشتیبان را از همان مرحله طراحی در نظر بگیرید.
قابلیت برق‌رسانی هنگام خاموشی میان سامانه‌های متصل به شبکه متفاوت است. برخی مدل‌ها پس از جداسازی ایمن از شبکه می‌توانند چند مصرف‌کننده مشخص را روشن نگه دارند. تحقق این قابلیت به نوع اینورتر، کلید جداکننده خودکار، باتری و نحوه سیم‌کشی بستگی دارد. وجود باتری یا درج عبارت «هیبرید» روی دستگاه، به‌تنهایی عملکرد پشتیبان را تضمین نمی‌کند. برخی سیستم‌های باتری‌دار بدون طراحی ویژه هنگام قطع شبکه برق‌رسانی نمی‌کنند. پیش از خرید، از فروشنده بپرسید: «هنگام قطع برق دقیقا کدام وسایل و برای چند ساعت روشن می‌مانند؟»
برق تولیدی در خانه مصرف می‌شود یا به شبکه فروخته می‌شود؟
پیش از خرید، باید بدانید برق نیروگاه در عمل کجا مصرف می‌شود و چه زمانی می‌توان آن را به شبکه فروخت. نوع اتصال و شیوه اندازه‌گیری برق تولیدی و مصرفی، هم بر عملکرد پروژه اثر می‌گذارد و هم بر نحوه محاسبه منفعت آن.
مصرف برق تولیدی در ساختمان
اگر نیروگاه آنگرید را برای مصرف در محل طراحی کنید، برق خورشیدی بخشی از مصرف هم‌زمان ساختمان را پوشش می‌دهد. در این حالت، زمان مصرف به اندازه مجموع مصرف اهمیت دارد. خانه‌ای که بیشتر وسایلش عصر و شب روشن می‌شوند، استفاده کمتری از تولید ظهر خواهد داشت. در مقابل، ساختمانی که در طول روز کولر، پمپ یا تجهیزات اداری روشن دارد، سهم بیشتری از برق خورشیدی را همان موقع مصرف می‌کند.
شرایط تبادل برق با شبکه، امکان تزریق مازاد و تاثیر آن بر قبض را برای همان پروژه و بر اساس ضوابط شرکت توزیع محل بررسی کنید. برق تحویلی به شبکه لزوما به‌صورت خودکار از مبلغ قبض کم نمی‌شود؛ روش محاسبه باید با شرایط اتصال و قرارداد تطبیق داشته باشد.
تولید برق با هدف فروش برق
در پروژه‌هایی که با هدف فروش برق اجرا می‌شوند، روش اندازه‌گیری تولید و تسویه را قرارداد و ضوابط مربوط تعیین می‌کنند. در ایران، بخش مهمی از نیروگاه‌های خورشیدی خانگی با قرارداد خرید تضمینی برق فعالیت می‌کنند و نرخ و شرایط این قراردادها به‌صورت دوره‌ای اعلام می‌شود. در این مدل، درآمد حاصل از فروش برق را جدا از هزینه برق مصرفی خانه محاسبه کنید؛ این دو جریان مالی باید مستقل از هم بررسی شوند.
پیش از مقایسه پیشنهادها، دو موضوع را مشخص کنید: نیروگاه برای مصرف در محل طراحی شده یا فروش برق؟ تولید آن چگونه اندازه‌گیری و تسویه می‌شود؟ پاسخ هر دو پرسش را در پیشنهاد فنی و قرارداد مکتوب بخواهید و به توضیح شفاهی فروشنده اکتفا نکنید.
تفاوت آنگرید، آفگرید و هیبرید در انتخاب سیستم خانگی
مقایسه آنگرید، آفگرید و هیبرید زمانی مفید است که نیاز واقعی خانه را مبنا قرار دهید. جدول زیر تفاوت‌های اصلی این سه سیستم را نشان می‌دهد؛ قابلیت نهایی هر پروژه به تجهیزات و طراحی آن بستگی دارد.
معیار | آنگرید متعارف | آفگرید | هیبرید |
|---|---|---|---|
| رابطه با شبکه | وابسته به شبکه سراسری | عملکرد مستقل از شبکه | امکان اتصال به شبکه و منابع دیگر |
نقش باتری | بدون باتری در آرایش متعارف | نیاز به باتری یا منبع پشتیبان برای ساعات بدون تابش | امکان استفاده از باتری، متناسب با طراحی سیستم |
| عملکرد هنگام قطع شبکه | توقف تزریق برق به شبکه | تامین برق مستقل از شبکه، متناسب با ظرفیت منابع موجود | تامین برق پشتیبان با طراحی و تجهیزات مناسب |
کاربرد اصلی | تولید برق متصل به شبکه | تامین برق در محل‌های فاقد انشعاب یا مستقل از شبکه | مدیریت چند منبع انرژی و تامین برق پشتیبان |
جمع‌بندی این جدول در عمل چنین است:
باغ یا ویلای فاقد انشعاب برق: سیستم آفگرید برای تامین برق مستقل از شبکه مناسب‌تر است.
خانه متصل به شبکه با هدف تولید و فروش برق: نیروگاه خورشیدی آنگرید معمولا انتخاب منطقی‌تری است.
خانه نیازمند برق پشتیبان هنگام خاموشی: با مشخص کردن وسایل ضروری، توان موردنیاز و مدت زمان پشتیبانی، سیستم هیبرید را متناسب با نیاز خانه طراحی کنید.
سیستم خورشیدی آنگرید چه تجهیزاتی دارد؟
هزینه نیروگاه خورشیدی به قیمت پنل و اینورتر محدود نمی‌شود. برای برآورد درست، تجهیزات نصب، حفاظت و اندازه‌گیری را هم در نظر بگیرید. سیستم آنگرید از چند جزء هماهنگ تشکیل می‌شود:
- پنل‌های خورشیدی: نور خورشید را به برق تبدیل می‌کنند.
- اینورتر آنگرید: برق DC پنل‌ها را به برق AC هماهنگ با شبکه تبدیل می‌کند و حفاظت ضدجزیره‌ای را هم بر عهده دارد.
- سازه‌ی نصب: پنل‌ها را با زاویه مناسب و متناسب با شرایط بام و بار باد در جای خود ثابت می‌کند.
- کابل‌ها و اتصالات: مسیر انتقال برق میان تجهیزات را فراهم می‌کنند؛ کیفیت آن‌ها بر تلفات و ایمنی اثر مستقیم دارد.
- تجهیزات حفاظت، قطع و اتصال زمین (ارت): از افراد و تجهیزات در برابر اتصالی، اضافه‌جریان و صاعقه محافظت می‌کنند.
- کنتور و تجهیزات اندازه‌گیری: میزان تولید یا تبادل برق را مطابق آرایش پروژه ثبت می‌کنند.
طرح فنی باید فهرست نهایی تجهیزات و مشخصات هرکدام را تعیین کند. هنگام مقایسه پیشنهادها، بررسی کنید مبلغ اعلام‌شده چه تجهیزاتی، چه عملیات نصبی و چه خدمات پس از فروشی را پوشش می‌دهد. گاهی پیشنهاد ارزان‌تر فقط پنل و اینورتر را شامل می‌شود و هزینه سازه، تجهیزات حفاظتی یا کنتور بعدا به مبلغ نهایی اضافه می‌شود.
مزایا و محدودیت‌های نیروگاه خورشیدی آنگرید برای خانه چیست؟
در نیروگاه خورشیدی آنگرید متعارف از باتری استفاده نمی‌شود؛ بنابراین هزینه خرید، نگهداری و تعویض دوره‌ای باتری از پروژه کنار می‌رود و ساختار سیستم ساده‌تر می‌ماند. البته حذف باتری به‌تنهایی هزینه پایین‌تر یا سودآوری پروژه را تضمین نمی‌کند. ظرفیت نیروگاه، کیفیت تجهیزات، شرایط پشت‌بام و الزامات اتصال به شبکه همگی بر هزینه نهایی اثر می‌گذارند.
آنگرید برای کار به شبکه وابسته است و هنگام قطع برق از مدار خارج می‌شود. از طرف دیگر، پنل اسمی ۵ کیلوواتی در همه ساعت‌های روز ۵ کیلووات برق تولید نمی‌کند. توان واقعی به زاویه تابش، فصل، دمای پنل، گردوغبار، سایه و تلفات تجهیزات بستگی دارد. بنابراین، درآمد نیروگاه خورشیدی را بر پایه شرایط واقعی محل برآورد کنید، نه فقط عدد درج‌شده در مشخصات پنل.
برای ارزیابی اقتصادی، ابتدا مشخص کنید منفعت پروژه از کجا تامین می‌شود: مصرف مستقیم برق تولیدی، فروش برق یا ترکیبی از هر دو، در صورتی که طرح اجازه آن را بدهد. سپس هزینه اجرا و نگهداری را همراه با شرایط قرارداد بسنجید. اگر دوره بازگشت سرمایه را بدون بررسی پشت‌بام، تجهیزات و قرارداد اعلام کنند، برای تصمیم‌گیری به بررسی دقیق‌تری نیاز دارید.
پیش از انتخاب نیروگاه آنگرید برای خانه چه چیزهایی را بررسی کنیم؟
برای شروع بررسی، کافی است چند اطلاعات پایه را آماده کنید؛ انتخاب مدل پنل و اینورتر می‌تواند بعد از ارزیابی شرایط پروژه انجام شود. موارد زیر به شروع درست بررسی کمک می‌کنند:
۱. هدف از نصب نیروگاه خورشیدی
آیا می‌خواهید برق را بفروشید، بخشی از مصرف ساختمان را پوشش دهید یا هنگام خاموشی برق پشتیبان داشته باشید؟ هر هدف، طراحی متفاوتی می‌طلبد.
۲. وضعیت پشت‌بام و فضای قابل نصب
مساحت قابل‌استفاده، سایه ساختمان‌ها و درختان اطراف، محل کولر و منبع آب و وضعیت سازه را بررسی کنید. برای برآورد ظرفیت، بخش‌هایی از بام را در نظر بگیرید که برای نصب پنل مناسب و در دسترس‌اند.
۳. مشخصات انشعاب برق ساختمان
نوع انشعاب (تک‌فاز یا سه‌فاز) و مشخصات برق ساختمان برای بررسی امکان اتصال لازم‌اند. شرکت توزیع محل، ظرفیت قابل‌اجرا را بر اساس ضوابط جاری تعیین می‌کند.
۴. الگوی زمانی مصرف برق
اگر می‌خواهید برق تولیدی را در ساختمان مصرف کنید، ثبت ساعت کار وسایل نشان می‌دهد چه مقدار از تولید با مصرف هم‌زمان می‌شود؛ این اطلاعات از مبلغ قبض به‌تنهایی کاربردی‌تر است.
۵. نیاز به برق پشتیبان هنگام خاموشی
مشخص کنید کدام وسایل باید روشن بمانند و چند ساعت برق لازم دارند. این اطلاعات نقطه شروع ارزیابی‌اند؛ برای تصمیم نهایی، بازدید و بررسی فنی محل هم لازم است.
انتخاب نیروگاه خورشیدی بر اساس نیاز واقعی
ارزش یک نیروگاه خورشیدی به میزان هماهنگی آن با نیاز شما بستگی دارد. پیش از تصمیم‌گیری، مشخص کنید برق تولیدی قرار است صرف مصرف روزانه شود یا فروش برق؛ اگر روشن ماندن وسایل هنگام خاموشی هم اهمیت دارد، این نیاز را از ابتدا در طراحی لحاظ کنید. با این نگاه، می‌توانید گزینه‌های موجود را دقیق‌تر مقایسه کنید و برای ظرفیت، تجهیزات و هزینه‌های اجرا تصمیم آگاهانه‌تری بگیرید.
در طرح احداث نیروگاه خورشیدی، کارشناسان برقتو از ارزیابی اولیه تا طراحی و اجرا همراه شما هستند تا سیستمی متناسب با هدف واقعی‌تان انتخاب کنید.
سوالات متداول درباره نیروگاه خورشیدی آنگرید
آیا می‌توان بعدا به سیستم آنگرید باتری اضافه کرد؟
در برخی طراحی‌های آنگرید می‌توان باتری اضافه کرد، اما معمولا این کار به تجهیزات یا تغییرات بیشتری نیاز دارد و با اتصال مستقیم باتری به اینورتر موجود انجام نمی‌شود. بسته به معماری سیستم، ممکن است به اینورتر یا شارژر جداگانه، کلید جداکننده و تغییر در سیم‌کشی نیاز داشته باشید.
اگر احتمال می‌دهید در آینده به باتری نیاز پیدا کنید، این موضوع را پیش از خرید با مجری در میان بگذارید تا طراحی اولیه امکان توسعه بعدی را فراهم کند.
اگر مصرف خانه در طول روز کم باشد، برق تولیدی چه می‌شود؟
بسته به آرایش اتصال، برق مازاد ممکن است به شبکه تحویل داده شود یا تجهیزات کنترلی، تولید را محدود کنند. تزریق برق به شبکه به‌خودی‌خود درآمد ایجاد نمی‌کند؛ قرارداد باید امکان فروش و روش تسویه را مشخص کند.
آیا نیروگاه آنگرید در شب از شبکه برق می‌گیرد؟
پنل‌ها در شب برق تولید نمی‌کنند. اگر ساختمان انشعاب فعال داشته باشد، برق مصرفی شبانه از شبکه تامین می‌شود. برق تولیدشده در روز نیز بدون باتری در شبکه برای مصرف شبانه خانه ذخیره نمی‌شود. اینورتر در حالت آماده‌به‌کار مقدار کمی برق مصرف می‌کند؛ این مصرف را جداگانه در نظر بگیرید.
آیا با انشعاب تک‌فاز هم می‌توان نیروگاه آنگرید نصب کرد؟
بله. اینورترهای تک‌فاز مخصوص نیروگاه خورشیدی آنگرید در بازار موجودند. با این حال، پیش از اجرا باید امکان اتصال و ظرفیت مجاز را با ضوابط جاری شرکت توزیع برق محل تطبیق دهید. نوع انشعاب به‌تنهایی ظرفیت نهایی نیروگاه را مشخص نمی‌کند.
آیا می‌توان هنگام خاموشی، اینورتر آنگرید را با موتوربرق راه انداخت؟
اتصال اینورتر آنگرید به موتوربرق راهکاری عمومی و آماده اجرا به شمار نمی‌آید. بسیاری از موتوربرق‌ها ولتاژ و فرکانسی با پایداری متفاوت از شبکه سراسری تولید می‌کنند؛ در نتیجه، اینورتر ممکن است پیوسته قطع و وصل شود. همچنین اگر تولید خورشیدی از مصرف لحظه‌ای خانه بیشتر باشد، برق اضافی به سمت موتوربرق برمی‌گردد و احتمال آسیب به آن وجود دارد.
برای اجرای چنین ترکیبی باید سازگاری اینورتر و مولد، کنترل توان و تجهیزات حفاظتی را بررسی کرد. بهتر است برق پشتیبان از ابتدا به‌صورت یک سیستم هماهنگ طراحی شود؛ اتصال دو دستگاه به‌تنهایی عملکرد ایمن را تضمین نمی‌کند.
