تامین برق اضطراری کارخانه و خط تولید؛ مقایسه روش‌ها و معیارهای انتخاب

تامین برق اضطراری کارخانه یعنی روشن نگه داشتن خط تولید در زمانی که برق شبکه قطع می‌شود؛ با ژنراتور، دستگاه UPS، ذخیره‌ساز باتری، سیستم خورشیدی با قابلیت پشتیبان یا ترکیبی از آن‌ها. انتخاب درست به سه پرسش بستگی دارد: کدام تجهیزات به برق نیاز دارند، چه مدت وقفه را تحمل می‌کنند و تا کی باید روشن بمانند. پاسخ این سه پرسش مشخص می‌کند هر کدام از این راهکارها چه نقشی در پشتیبانی از خط تولید دارد.

یک سناریوی آشنا را در نظر بگیرید. کارخانه برای روزهای قطعی برق ژنراتور خریده است. برق می‌رود، ژنراتور طبق برنامه روشن می‌شود، اما خط تولید همچنان خوابیده است. در همان چند ثانیه‌ی فاصله‌ی قطع تا وصل، کنترلر دستگاه ریست شده یا بخشی از فرایند از شرایط عادی خارج شده است. از سوی دیگر، روشن نگه داشتن همه‌ی تجهیزات هم همیشه لازم نیست. گاهی کافی است چند بخش مشخص فعال بمانند تا محصول آسیب نبیند یا خط به‌شکل ایمن متوقف شود. در این راهنما روش‌های تامین برق اضطراری کارخانه را مقایسه می‌کنیم و معیارهای انتخاب هر کدام را توضیح می‌دهیم.

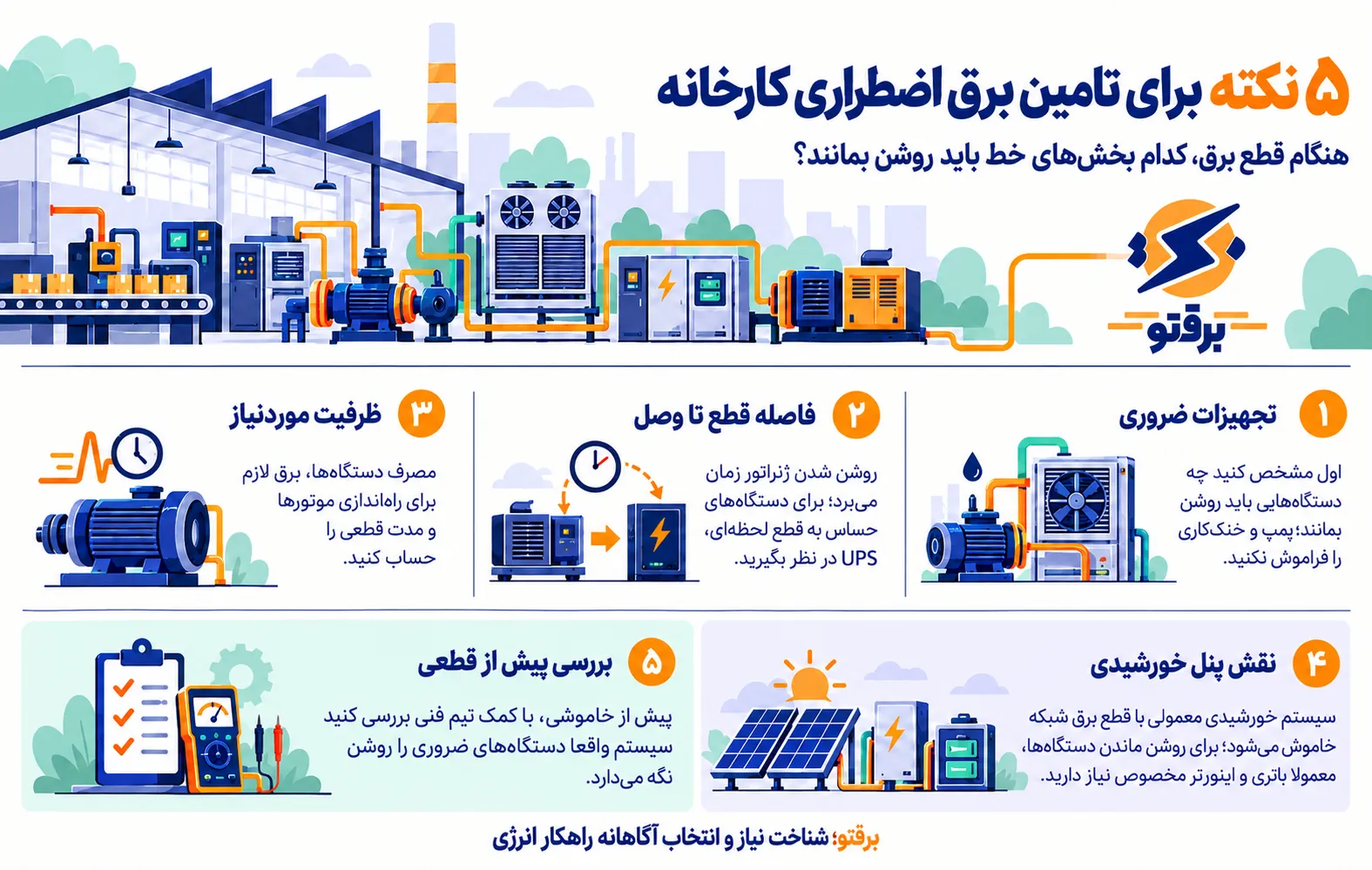

تعیین بارهای ضروری کارخانه پیش از انتخاب سیستم

اولین قدم در تامین برق اضطراری کارخانه، تعیین هدف پشتیبانی است. سه هدف متفاوت پیش روی شماست:

• ادامه‌ی کامل تولید: خط بدون توقف به کار خود ادامه دهد.
• ادامه‌ی بخشی از فرایند: فقط مراحلی که توقفشان خسارت جدی دارد فعال بمانند.
• توقف ایمن: خط به‌شکل کنترل‌شده خاموش شود تا محصول، قالب یا تجهیزات آسیب نبینند.

هر کدام از این هدف‌ها به توان، مدت پشتیبانی و زیرساخت کاملا متفاوتی نیاز دارد و هزینه‌ی آن‌ها هم قابل‌مقایسه نیست.

برای مثال، در یک فرایند ممکن است توقف موتور اصلی قابل‌قبول باشد، اما پمپ خنک‌کاری باید تا مدتی کار کند. در فرایندی دیگر، حتی قطعی کسری از ثانیه در مدار کنترل می‌تواند راه‌اندازی دوباره‌ی خط را ساعت‌ها به تاخیر بیندازد. بنابراین اولویت تجهیزات پکیج برق اضطراری را باید بر اساس نقش آن‌ها در تولید تعیین کرد، نه بر اساس توان یا قیمتشان. جدول زیر یک دسته‌بندی کاربردی ارائه می‌دهد:

این دسته‌بندی را حتما با هم‌فکری تیم فنی و تولید انجام دهید. روشن ماندن یک دستگاه وقتی تجهیزات وابسته به آن خاموش‌اند، کمکی به ادامه‌ی فرایند نمی‌کند. برای نمونه، تامین برق یک ماشین تولید بدون تامین هوای فشرده یا خنک‌کاری مورد نیاز آن، عملا بی‌فایده است.

انتخاب درست بارهای ضروری، محدوده‌ی پروژه را روشن می‌کند و جلوی هزینه کردن برای تجهیزاتی را می‌گیرد که هنگام قطعی به آن‌ها نیازی ندارید. در عمل، همین مرحله بیشترین اثر را بر هزینه‌ی نهایی دارد.

روش‌های تامین برق اضطراری کارخانه چه تفاوتی دارند؟

انتخاب روش تامین برق اضطراری کارخانه به حساسیت تجهیزات، توان مورد نیاز و مدت قطعی بستگی دارد. تفاوت گزینه‌ها فقط در ظرفیت نیست؛ رفتار هر کدام در لحظه‌ی قطع برق، زمان آماده شدن و شرایط بهره‌برداری هم باید بررسی شود.

ژنراتور؛ نیازمند زمان برای شروع به کار

در تامین برق اضطراری کارخانه، ژنراتور (دیزل ژنراتور یا گاز ژنراتور) می‌تواند برق بارهای منتخب را در طول قطعی شبکه، حتی برای ساعت‌ها، تامین کند. انتخاب نوع و ظرفیت آن به مشخصات بار، مدت کارکرد، دسترسی به سوخت و شرایط نصب وابسته است.

نکته‌ی کلیدی، فاصله‌ی زمانی میان قطع برق تا آماده شدن ژنراتور و انتقال بار است. تابلوی انتقال خودکار یا ATS (Automatic Transfer Switch) جابه‌جایی بار میان شبکه و ژنراتور را مدیریت می‌کند، اما خودش منبع انرژی نیست. در آرایش رایج، ATS ابتدا قطع شبکه را تشخیص می‌دهد، سپس ژنراتور روشن می‌شود و به ولتاژ و فرکانس پایدار می‌رسد و تنها پس از آن بار منتقل می‌شود. این فاصله معمولا چند ثانیه طول می‌کشد. بنابراین «انتقال خودکار» به معنای «برق بدون وقفه» نیست.

اگر تامین برق اضطراری خط تولید با ژنراتور انجام می‌شود، باید روشن باشد تجهیزات در این چند ثانیه چه وضعیتی پیدا می‌کنند. در کنار آن، این موارد را هم در ارزیابی بگنجانید:

• محل نصب، تهویه و مسیر تخلیه‌ی دود
• دسترسی برای سرویس و تعمیرات
• ظرفیت مخزن و برنامه‌ی تامین سوخت، به‌ویژه برای قطعی‌های طولانی
• تاثیر ارتفاع و دمای محیط بر توان واقعی ژنراتور نسبت به توان نامی کاتالوگ (در بسیاری از شهرهای صنعتی ایران که در ارتفاع بالا قرار دارند، توان واقعی ژنراتور از توان نامی کاتالوگ کمتر است.)

UPS؛ تامین برق بدون وقفه برای تجهیزات حساس

در تامین برق اضطراری کارخانه، UPS یا منبع تغذیه‌ی بدون وقفه برای تجهیزاتی به کار می‌رود که حتی یک قطعی کوتاه هم عملکردشان را مختل می‌کند. در کارخانه این بارها معمولا مدارهای کنترل، تجهیزات ارتباطی، سرورها و سامانه‌های ثبت اطلاعات هستند.

همه‌ی UPSها یک‌جور کار نمی‌کنند. در UPSهای آنلاین (دوتبدیله)، بار همیشه از طریق اینورتر تغذیه می‌شود و با قطع برق، وقفه‌ای در خروجی رخ نمی‌دهد. اما در انواع آفلاین و لاین‌اینتراکتیو، هنگام قطع برق یک زمان انتقال کوتاه وجود دارد. این زمان برای یک رایانه‌ی اداری مشکلی ایجاد نمی‌کند، اما برای برخی تجهیزات صنعتی ممکن است دردسرساز باشد. انتخاب UPS را بر پایه‌ی نوع بار، مشخصات خروجی، تحمل اضافه‌بار و مدت پشتیبانی انجام دهید. عنوان UPS به تنهایی برای تشخیص زمان انتقال یا سازگاری با هر دستگاه صنعتی کافی نیست و مشخصات همان مدل را باید بررسی کرد.

اگر UPS قرار است کنار ژنراتور کار کند، هماهنگی این دو اهمیت زیادی دارد. رفتار ورودی UPS، از جمله جریان شارژ باتری‌ها و هارمونیک‌هایی که ایجاد می‌کند، باید در انتخاب ظرفیت ژنراتور دیده شود تا مجموعه هنگام قطعی درست عمل کند.

ذخیره‌ساز باتری؛ پشتیبانی با توان و انرژی مشخص

در تامین برق اضطراری با باتری، دو مشخصه را جداگانه بررسی کنید:

• توان خروجی (کیلووات): تعیین می‌کند چه بارهایی می‌توانند هم‌زمان روشن باشند.
• انرژی قابل‌استفاده (کیلووات‌ساعت): تعیین می‌کند این بارها چه مدت روشن می‌مانند.

وجود باتری به تنهایی به معنای قابلیت برق اضطراری نیست. سیستم باید برای تامین بار هنگام قطع شبکه پیکربندی شده باشد. همچنین نباید فرض کرد هر ذخیره‌ساز باتری، زمان انتقال و رفتار یک UPS مناسب بار حساس را دارد.

برای کارخانه‌ای که قطعی‌های تکرارشونده دارد، فرصت شارژ دوباره هم مهم است. ظرفیتی که برای یک نوبت قطعی کافی است، لزوما برای دو یا سه قطعی نزدیک به هم کافی نخواهد بود.

سیستم خورشیدی پشتیبان؛ ترکیب پنل، باتری و اینورتر

وجود پنل خورشیدی روی بام کارخانه، به‌تنهایی برق موردنیاز هنگام خاموشی را تامین نمی‌کند. نیروگاه‌های متصل به شبکه (آنگرید) با قطع برق، به دلایل ایمنی از مدار خارج می‌شوند. برای استفاده از برق خورشیدی در زمان قطعی، سیستم باید به تجهیزات مناسب مجهز باشد و امکان جداسازی ایمن از شبکه و مدیریت مصرف را فراهم کند.

ترکیب پنل خورشیدی با باتری و اینورتر مناسب می‌تواند برق تجهیزات ضروری کارخانه را هنگام خاموشی تامین کند. بااین‌حال، ظرفیت پنل به تنهایی برای تعیین توان پشتیبان کافی نخواهد بود. میزان تولید برق با شدت تابش تغییر می‌کند و در طول شب به صفر می‌رسد. بنابراین، انتخاب ظرفیت پنل و باتری باید بر اساس میزان مصرف، توان موردنیاز تجهیزات و مدت پشتیبانی مورد انتظار انجام شود.

ترکیب تجهیزات؛ پوشش نیازهای متفاوت خط تولید

در عمل، تامین برق اضطراری کارخانه معمولا به ترکیبی از این راهکارها نیاز دارد. رایج‌ترین ترکیب، UPS برای تجهیزات حساس و ژنراتور برای تامین بارهای ضروری پس از راه‌اندازی است. در این ترکیب، UPS چند ثانیه‌ی فاصله تا آماده شدن ژنراتور را پوشش می‌دهد و ژنراتور ادامه‌ی تامین را بر عهده می‌گیرد. در پروژه‌ای دیگر ممکن است ذخیره‌ساز باتری کنار سیستم خورشیدی بررسی شود.

در هر ترکیبی، وظیفه‌ی هر بخش باید روشن باشد:

• کدام دستگاه فاصله‌ی انتقال را پوشش می‌دهد؟
• کدام منبع ادامه‌ی تامین را بر عهده دارد؟
• هنگام بازگشت برق شبکه، بار با چه ترتیبی به شبکه برمی‌گردد؟

هماهنگی تجهیزات و ترتیب انتقال و بارگیری باید با درنظرگرفتن عملکرد کل مجموعه بررسی شود، نه هر دستگاه به صورت جداگانه. جدول زیر خلاصه‌ی مقایسه را نشان می‌دهد:

برای تامین برق اضطراری به چه توان و ظرفیتی نیاز داریم؟

برای برآورد اولیه‌ی ظرفیت تامین برق اضطراری کارخانه، فهرست تجهیزات ضروری را آماده کنید و برای هر کدام توان مصرفی، شرایط راه‌اندازی و مدت کار مورد نیاز را بنویسید. قبض برق برای شناخت مصرف کلی و مشخصات انشعاب مفید است، اما نیاز لحظه‌ای خط تولید را نشان نمی‌دهد.

تفکیک توان کارکرد از جریان راه‌اندازی تجهیزات

الکتروموتورها در لحظه‌ی راه‌اندازی مستقیم، چند برابر جریان کارکرد عادی خود را می‌کشند. استفاده از سافت‌استارتر یا اینورتر (درایو) این جهش را کم می‌کند. روشن شدن هم‌زمان چند موتور هم با روشن شدن مرحله‌ای آن‌ها فرق زیادی دارد. یک برنامه‌ی ساده‌ی راه‌اندازی پله‌ای گاهی ظرفیت مورد نیاز ژنراتور را به‌طور چشمگیری کاهش می‌دهد.

در انتخاب ظرفیت، بار هم‌زمان، روش راه‌اندازی موتورها، ضریب توان و شرایط محیطی را بررسی کنید. ظرفیت ژنراتورها معمولا بر حسب کیلوولت‌آمپر (kVA) اعلام می‌شود، نه کیلووات. راهنماهای انتخاب سازندگان معتبر ژنراتور، از جمله کاترپیلار، هم بر توجه هم‌زمان به بار کارکرد، جریان راه‌اندازی و شرایط پروژه تاکید دارند. بنابراین جمع ساده‌ی توان نامی دستگاه‌ها، مبنای کافی برای انتخاب نهایی ژنراتور نیست.

برای تامین برق اضطراری تجهیزات سه‌فاز، مشخصات خروجی سیستم و توزیع متعادل بار میان فازها را هم بررسی کنید. ظرفیت کل فقط یکی از معیارهای انتخاب است.

تفاوت ظرفیت باتری با توان خروجی

کیلووات توان را بیان می‌کند و کیلووات‌ساعت مقدار انرژی را. یک مثال آموزشی: اگر بار ثابتی ۱۰ کیلووات توان بکشد و بخواهید آن را دو ساعت روشن نگه دارید:

انرژی مورد نیاز بار = ۱۰ کیلووات × ۲ ساعت = ۲۰ کیلووات‌ساعت

این عدد انرژی تحویلی به بار است، نه ظرفیت نامی باتری‌ای که باید بخرید. برای انتخاب واقعی، این عوامل را هم در محاسبه لحاظ کنید:

• تلفات اینورتر و فرایند شارژ و دشارژ
• ظرفیت مجاز قابل‌استفاده از باتری
• ذخیره‌ی اطمینان برای شرایط پیش‌بینی‌نشده
• افت ظرفیت باتری در طول عمر

توان خروجی سیستم هم باید برای بار و نیازهای لحظه‌ای آن کافی باشد.

اگر مصرف در طول قطعی تغییر می‌کند، محاسبه را بر اساس الگوی واقعی بار انجام دهید. ممکن است برخی تجهیزات فقط در دقایق ابتدایی، تا رسیدن خط به توقف ایمن، کار کنند و بعد از آن مصرف به‌شدت کاهش یابد. چنین الگویی ظرفیت مورد نیاز را بسیار کمتر از محاسبه‌ی ساده می‌کند.

هزینه تامین برق اضطراری کارخانه شامل چه مواردی است؟

دو پیشنهاد فقط زمانی قابل‌مقایسه‌اند که بار یکسانی را برای مدت مشخص و با سطح تداوم مشابه پوشش دهند. سیستمی که فقط مدار کنترل را پشتیبانی می‌کند، با راهکاری که یک خط کامل را روشن نگه می‌دارد، قابل‌مقایسه نیست.

برای برآورد هزینه‌ی تامین برق اضطراری کارخانه، این موارد را کنار قیمت خرید تجهیزات بگذارید:

• نصب، کابل‌کشی، تابلو و آماده‌سازی محل
• سوخت ژنراتور یا برق مصرفی برای شارژ باتری‌ها
• سرویس، قطعات مصرفی و تعمیرات
• تعویض باتری‌ها یا اجزای دارای عمر محدود
• آزمون عملکرد و نگهداری دوره‌ای

از تامین‌کننده بخواهید مکتوب کند پیشنهادش دقیقا چه بارهایی را پوشش می‌دهد، مدت پشتیبانی بر چه فرضی محاسبه شده و چه مواردی خارج از تعهد اوست.

در ارزیابی اقتصادی، هزینه‌ی توقف تولید هم اهمیت دارد. اما نباید کل خسارت یک قطعی را خودکار به حساب «صرفه‌جویی حاصل از خرید سیستم» گذاشت. ابتدا روشن کنید راهکار پیشنهادی واقعا کدام توقف‌ها و پیامدها را پوشش می‌دهد. گاهی هدف اقتصادی پروژه، فقط جلوگیری از آسیب محصول یا فراهم کردن توقف ایمن است و ارزیابی هم باید بر همین پایه انجام شود.

تامین برق اضطراری و تامین برق بدون خاموشی چه تفاوتی دارند؟

برای انتخاب راهکار مناسب، علت خاموشی هم مهم است. سه وضعیت را از هم جدا کنید:

• محدودیت مصرف: شبکه سالم است، اما به‌دلیل کمبود تامین، برنامه‌ی محدودیت برای صنایع اعمال می‌شود؛ وضعیتی که در ماه‌های گرم سال برای بسیاری از کارخانه‌ها آشناست.
• خرابی مسیر برق‌رسانی: خط یا پست برق دچار مشکل فنی شده است.
• اشکال در تاسیسات داخلی: مشکل از تابلو، ترانس یا شبکه‌ی داخلی خود کارخانه است.

تامین برق اضطراری کارخانه یعنی فراهم کردن برق بارهای منتخب در محل، زمانی که منبع اصلی از دست رفته است. در مقابل، روش خرید برق و ابزارهای بازار برق به نحوه‌ی تامین برق از شبکه و مدیریت محدودیت‌های مصرف مربوط می‌شوند. قرارداد خرید برق هیچ اثری بر قطع فیزیکی شبکه ندارد.

برقتو با ارائه سرویس تامین برق بدون خاموشی، راهکارهایی مبتنی بر برق آزاد، برق سبز و گواهی صرفه‌جویی انرژی را برای کاهش اثر محدودیت‌های مصرف معرفی کرده است. امکان استفاده و محدوده‌ی اثر هر مسیر باید متناسب با شرایط مشترک و ضوابط جاری بررسی شود. نام این خدمت را نباید به معنای تضمین نبود هر نوع قطعی برداشت کرد؛ قطعی ناشی از خرابی شبکه یا تاسیسات داخلی، همچنان به راهکار پشتیبان در محل نیاز دارد.

برای کارخانه‌ای که هم با محدودیت تامین برق روبه‌روست و هم تجهیزات حساس دارد، بررسی هم‌زمان این دو موضوع منطقی‌ترین مسیر است. از یک سو شرایط تامین برق از شبکه بررسی می‌شود و از سوی دیگر نیاز به پشتیبانی در داخل کارخانه. تصمیم درباره‌ی تجهیزات اضطراری را باید با توجه به ریسک‌های باقی‌مانده و نیاز واقعی فرایند گرفت.

اطلاعات موردنیاز برای انتخاب سیستم برق اضطراری مناسب

هر چه درخواست اولیه دقیق‌تر باشد، پیشنهادهای دریافتی قابل‌مقایسه‌تر خواهند بود. درخواست کلی «تامین برق اضطراری برای کارخانه» را به فهرستی از نیازهای مشخص تبدیل کنید:

تا جای ممکن، سابقه‌ی قطعی‌های گذشته و پیامد آن‌ها را هم ثبت کنید: کدام دستگاه متوقف شد، برگشتن خط به حالت عادی چقدر طول کشید و کدام بخش باید روشن می‌ماند. این اطلاعات به تعریف دقیق هدف پروژه کمک زیادی می‌کند.

اگر محدودیت تامین برق از شبکه هم بخشی از مشکل کارخانه‌ی شماست، کارشناسان برقتو می‌توانند شرایط تامین برق شما را بررسی کنند. برای ارزیابی تجهیزات پشتیبان هم فهرست بارها و نیازهای عملیاتی بالا را در اختیار تیم فنی قرار دهید.
