جریمه توان راکتیو در قبض برق؛ محاسبه و راه‌های کاهش

جریمه توان راکتیو مبلغی است که شرکت برق از مشترکان ۳۰ کیلووات و بالاتر دریافت می‌کند، وقتی متوسط ضریب توان آن‌ها در دوره قرایت کمتر از ۰.۹۱ باشد. طبق شرایط عمومی تعرفه‌های برق، این جریمه با ضرب بهای برق در «ضریب زیان» و اعمال ضریب ۹ محاسبه می‌شود؛ یعنی حتی افت ضریب توان به ۰.۸۵ می‌تواند بیش از نیمی به قبض اضافه کند. موثرترین راه حذف آن، اصلاح ضریب توان با تابلو بانک خازنی و نگهداری درست آن است که معمولا در مدت کوتاهی هزینه خود را برمی‌گرداند.

در این راهنما ابتدا توضیح می‌دهیم توان راکتیو چیست و چرا جریمه دارد، سپس فرمول دقیق محاسبه را با مثال عددی باز می‌کنیم، نشان می‌دهیم چطور جریمه را در قبض پیدا کنید و در نهایت یک برنامه عملی برای حذف جریمه توان راکتیو و جلوگیری از بازگشت آن ارایه می‌کنیم.

توان راکتیو چیست و چرا در قبض برق هزینه می‌سازد؟

برق مصرفی یک کارخانه دو بخش دارد. بخش اول توان اکتیو است که واقعا کار انجام می‌دهد: موتور را می‌چرخاند، کوره را گرم می‌کند و چراغ را روشن نگه می‌دارد. بخش دوم توان راکتیو است که هیچ کار مفیدی انجام نمی‌دهد، اما تجهیزاتی مثل موتورهای القایی و ترانسفورماتورها برای ساختن میدان مغناطیسی به آن نیاز دارند. این توان در هر سیکل بین شبکه و تجهیزات رفت‌وبرگشت می‌کند و در این مسیر، کابل‌ها و ترانسفورماتورها را اشغال می‌کند.

یک تشبیه ساده: کامیونی را تصور کنید که قرار است بار ببرد، اما بخشی از ظرفیتش را جعبه‌های خالی پر کرده‌اند. جعبه‌های خالی درآمدی ندارند، ولی جا می‌گیرند، سوخت مصرف می‌کنند و کامیون را سنگین‌تر می‌کنند. توان راکتیو همان جعبه‌های خالی است. برای اینکه بتوانیم درباره جریمه دقیق صحبت کنیم، باید با چهار مفهوم پایه آشنا باشیم که در جدول زیر کنار هم آمده‌اند:

این سه توان با هم یک مثلث قایم‌الزاویه می‌سازند: توان اکتیو ضلع افقی، توان راکتیو ضلع عمودی و توان ظاهری وتر آن است. هرچه ضلع راکتیو بلندتر شود، وتر هم بلندتر می‌شود و ضریب توان پایین می‌آید. به همین دلیل مصرف‌کننده‌ای با ۱۰۰ کیلووات بار مفید و ضریب توان ۰.۷، در واقع حدود ۱۴۳ کیلوولت‌آمپر از شبکه می‌کشد؛ یعنی شبکه برق باید ۴۳ درصد ظرفیت بیشتر از کار مفید او در اختیارش بگذارد.

توان راکتیو دو نوع دارد. نوع سلفی را موتورها، ترانس‌ها و بالاست‌ها مصرف می‌کنند و جریان آن‌ها نسبت به ولتاژ عقب‌تر است. نوع خازنی را خازن‌ها تولید می‌کنند و جریانشان جلوتر از ولتاژ است. این دو نوع اثر یکدیگر را خنثی می‌کنند؛ همین خاصیت پایه همه روش‌های اصلاح ضریب توان است که در ادامه به آن می‌رسیم.

منطق جریمه توان راکتیو از نگاه شرکت برق

توان راکتیو در کنتور اکتیو ثبت نمی‌شود و به همین دلیل بسیاری از مدیران تصور می‌کنند برای شرکت برق هزینه‌ای ندارد. اما جریان راکتیو از همان سیم‌ها، ترانس‌ها و پست‌هایی عبور می‌کند که برق مفید را منتقل می‌کنند. هزینه‌هایی که این جریان به شبکه تحمیل می‌کند را می‌توان در چند دسته خلاصه کرد:

• تلفات حرارتی بیشتر در خطوط انتقال و توزیع، چون جریان کل شبکه بالاتر می‌رود.
• اشغال ظرفیت ترانسفورماتورها و پست‌ها با جریانی که هیچ انرژی فروختنی ندارد.
• افت ولتاژ بیشتر در شبکه توزیع که کیفیت برق سایر مشترکان همان فیدر را هم کاهش می‌دهد.
• نیاز به سرمایه‌گذاری در تجهیزات جبران‌ساز یا توسعه ظرفیت شبکه برای پاسخ به تقاضای راکتیو.

جریمه توان راکتیو ابزاری است تا این هزینه‌ها به مصرف‌کننده‌ای که آن‌ها را ایجاد کرده منتقل شود. هدف اصلی آن درآمدزایی نیست، بلکه ایجاد انگیزه برای اصلاح در محل مصرف است؛ چون جبران توان راکتیو کنار بار، بسیار ارزان‌تر و موثرتر از جبران آن در عمق شبکه است. در شرایط ناترازی برق کشور، هر کیلوولت‌آمپر ظرفیتی که با اصلاح ضریب توان آزاد شود، به پایداری شبکه کمک می‌کند.

چه کسانی مشمول جریمه توان راکتیو می‌شوند؟

طبق بند ۸ شرایط عمومی تعرفه‌های برق که از خرداد ۱۴۰۴ اجرا شد و در ابلاغیه تعرفه‌های ۱۴۰۵ هم آمده است، این جریمه برای مشترکان با قدرت ۳۰ کیلووات و بالاتر اعمال می‌شود؛ یعنی عمدتا شامل مشترکان دیماندی صنعتی، تجاری، کشاورزی و عمومی است. مشترکان خانگی و مشترکان زیر ۳۰ کیلووات مشمول آن نیستند. آستانه جریمه، متوسط ضریب قدرت ۹۱ درصد در هر دوره قرایت است.

دقت کنید که ملاک، «متوسط» ضریب توان در کل دوره است. مجموعه‌ای که در شیفت روز ضریب توان خوبی دارد اما شب‌ها با موتورهای بی‌بار یا ترانس‌های کم‌بار کار می‌کند، ممکن است در میانگین ماهانه به زیر آستانه برسد، حتی اگر در بازدیدهای روزانه همه‌چیز عادی به نظر برسد.

این آستانه در سال‌های اخیر سخت‌گیرانه‌تر هم شده است. در دستورالعمل محاسبه صورتحساب سال ۱۴۰۲، مبنای جریمه ضریب قدرت ۹۰ درصد و ضریب اعمالی ۳ بود؛ در شرایط عمومی جدید، آستانه به ۹۱ درصد و ضریب به ۹ رسیده است. یعنی همان ضریب توانی که چند سال پیش جریمه قابل تحملی داشت، امروز می‌تواند سه برابر هزینه ایجاد کند و بانک خازنی‌ای که قبلا «کافی» بود، ممکن است امروز دیگر کافی نباشد.

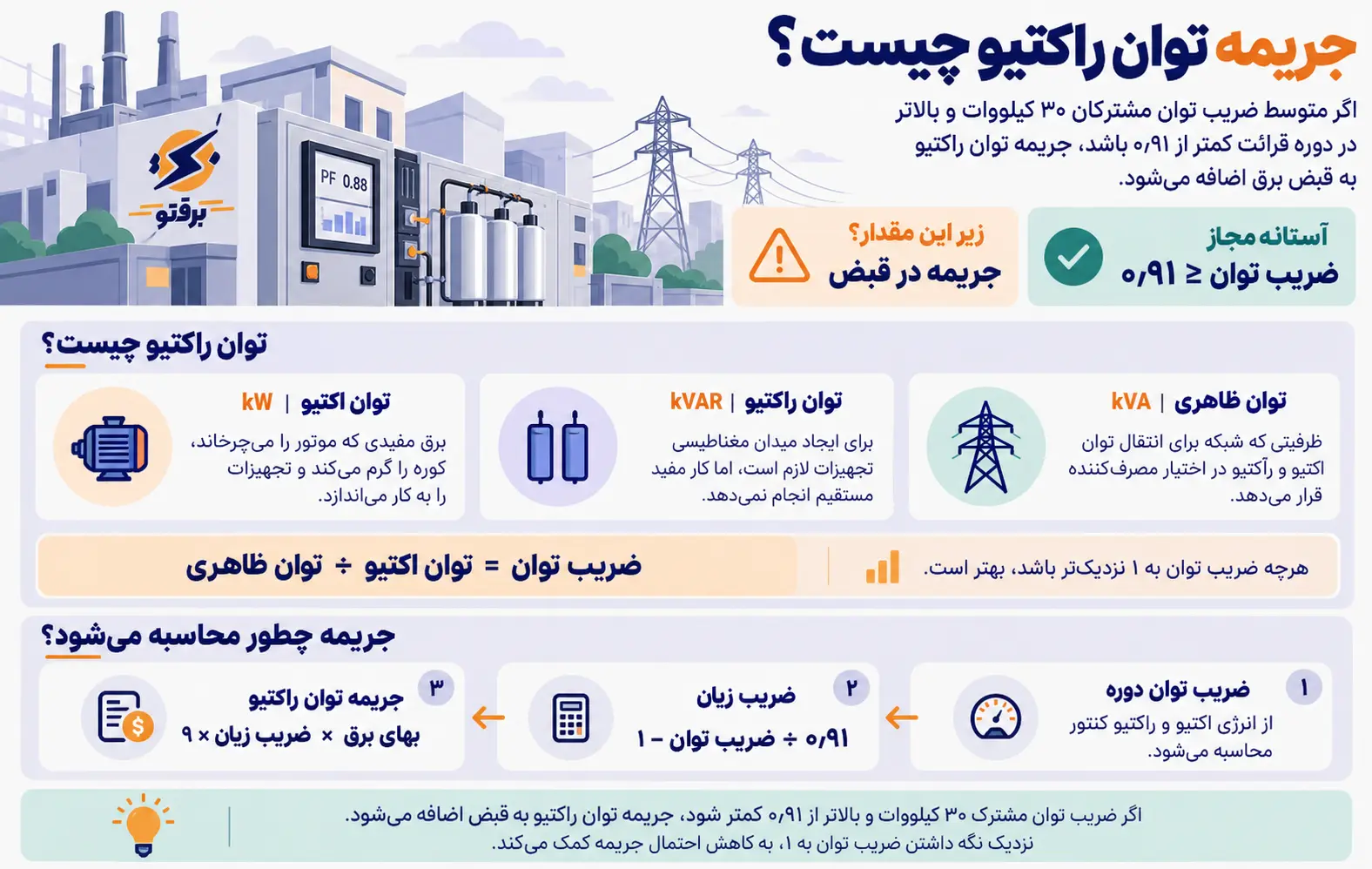

فرمول محاسبه جریمه توان راکتیو

محاسبه جریمه راکتیو در سه قدم انجام می‌شود. ابتدا ضریب قدرت دوره از روی انرژی اکتیو و راکتیو ثبت‌ شده در کنتور به دست می‌آید، سپس ضریب زیان محاسبه می‌شود و در آخر، این ضریب در بهای برق و عدد ۹ ضرب می‌شود:

• ضریب قدرت = انرژی اکتیو ÷ جذر (مجذور انرژی اکتیو + مجذور انرژی راکتیو)
• ضریب زیان = (۰.۹۱ ÷ ضریب قدرت) − ۱
• جریمه توان راکتیو = بهای برق (پیش از عوارض) × ضریب زیان × ۹

بیایید یک نمونه را قدم‌به‌قدم حساب کنیم. فرض کنید بهای برق ماهانه یک کارخانه پیش از عوارض ۱۰۰ میلیون تومان و ضریب توان دوره ۰.۸۵ باشد. ضریب زیان برابر است با ۰.۹۱ تقسیم بر ۰.۸۵ منهای یک، یعنی حدود ۰.۰۷۱. با ضرب این عدد در ۹، به ضریب حدود ۰.۶۳۵ می‌رسیم؛ پس جریمه توان راکتیو این کارخانه حدود ۶۳.۵ میلیون تومان در ماه خواهد بود.

برای این جریمه یک سقف هم تعیین شده است: بهای انرژی راکتیو به ازای هر کیلووار‌ساعت حداکثر ۹ برابر هزینه تامین برق است. نکته مهم دیگر این است که طبق دستورالعمل محاسبه صورتحساب، ضریب قدرت بر اساس کل انرژی قرایت‌شده، بدون کسر برق خریداری‌شده از بورس یا قرارداد دوجانبه، محاسبه می‌شود؛ پس تامین برق از مسیرهای بازار، مشترک را از جریمه راکتیو معاف نمی‌کند. جدول زیر همین محاسبه را برای ضریب‌های توان مختلف تکرار می‌کند تا ببینید با هر پله افت ضریب توان، جریمه چطور بالا می‌رود. مبنا همان مجموعه‌ای است که بهای برق ماهانه آن پیش از عوارض ۱۰۰ میلیون تومان است:

این اعداد تقریبی و بدون در نظر گرفتن سقف جریمه هستند، اما پیام روشنی دارند. رابطه جریمه با ضریب توان خطی نیست و هرچه ضریب توان پایین‌تر برود، شیب افزایش جریمه تندتر می‌شود. فاصله ۰.۹۱ تا ۰.۹۰ فقط حدود ۱۰ درصد هزینه دارد، اما در ضریب توان ۰.۸، جریمه توان راکتیو حتی از خود بهای برق هم بیشتر می‌شود.

منابع اصلی مصرف راکتیو در کارخانه‌ها و کارگاه‌ها

هر تجهیزی که برای کار کردن به میدان مغناطیسی نیاز دارد یا جریان را با تاخیر نسبت به ولتاژ می‌کشد، ضریب توان را پایین می‌آورد. شناختن این تجهیزات کمک می‌کند بدانید جبران‌سازی را از کجا شروع کنید و کدام بخش از کارخانه بیشترین سهم را در جریمه دارد. جدول زیر مهم‌ترین مقصران را در واحدهای صنعتی و تجاری نشان می‌دهد:

در بیشتر کارخانه‌ها، موتورهای القایی سهم اصلی را دارند، چون تقریبا در همه خطوط تولید، کمپرسورها، پمپ‌ها و سیستم‌های تهویه حضور دارند. اما سهم هر تجهیز در کارخانه‌های مختلف فرق می‌کند؛ در یک کارگاه فلزکاری ممکن است دستگاه‌های جوش مقصر اصلی باشند و در یک مجتمع تجاری، چیلرها و روشنایی.

چرا موتور کم‌بار بزرگ‌ترین منبع پنهان راکتیو است؟

یک موتور القایی برای ساختن میدان مغناطیسی خود، تقریبا مستقل از بار، یک جریان مغناطیس کننده ثابت می‌کشد. وقتی موتور با بار نامی کار می‌کند، این جریان در کنار جریان اکتیو بزرگ، سهم کوچکی دارد و ضریب توان قابل قبول است. اما وقتی موتور با یک‌سوم یا یک‌چهارم بار کار می‌کند، جریان اکتیو کم می‌شود ولی جریان مغناطیس‌کننده تقریبا همان است؛ در نتیجه ضریب توان به شدت افت می‌کند.

این وضعیت در کارخانه‌ها بسیار رایج است: موتورهایی که «برای اطمینان» یک یا دو سایز بزرگ‌تر انتخاب شده‌اند، نوار نقاله‌هایی که بین دو محموله خالی می‌چرخند و کمپرسورهایی که مدت طولانی در حالت بی‌باری می‌مانند. اصلاح این موارد گاهی بدون خرید حتی یک خازن، بخشی از جریمه توان راکتیو را کم می‌کند.

ضریب توان جابه‌جایی و ضریب توان واقعی

در تاسیساتی که درایو، اینورتر یا یکسوکننده زیادی دارند، دو مفهوم باید از هم جدا شود. ضریب توان جابه‌جایی فقط اختلاف فاز جریان و ولتاژ را نشان می‌دهد و خازن‌ها می‌توانند آن را اصلاح کنند. ضریب توان واقعی علاوه بر آن، درهم ریختگی جریان ناشی از هارمونیک‌ها را هم در بر می‌گیرد و خازن معمولی نمی‌تواند این بخش را درست کند. به همین دلیل گاهی مجموعه‌ای بانک خازنی نصب می‌کند ولی ضریب توان واقعی‌اش آن‌طور که انتظار داشت بالا نمی‌رود.

خواندن ردیف‌های راکتیو در قبض برق صنعتی

در قبض مشترکان دیماندی، اطلاعات لازم برای تشخیص جریمه توان راکتیو معمولا در چند ردیف مشخص درج می‌شود. بسیاری از مدیران مالی فقط مبلغ نهایی قبض را می‌بینند و متوجه نمی‌شوند که بخش قابل توجهی از آن جریمه‌ای قابل حذف است. اگر با اجزای قبض برق آشنا باشید، بررسی این ردیف‌ها چند دقیقه بیشتر طول نمی‌کشد:

1. ردیف «بهای انرژی راکتیو» را در بخش مبالغ قبض پیدا کنید؛ اگر عددی غیر از صفر دارد، در این دوره جریمه پرداخت کرده‌اید.
2. مقدار «ضریب زیان» را ببینید؛ عدد صفر یعنی ضریب توان در محدوده مجاز بوده و هر عدد بزرگ‌تر از صفر یعنی جریمه اعمال شده است.
3. انرژی اکتیو و انرژی راکتیو دوره را از بخش قرایت کنتور یادداشت کنید تا ضریب توان را خودتان محاسبه کنید.
4. این کار را برای قبض‌های ۱۲ ماه اخیر تکرار کنید تا روند فصلی ضریب توان و ماه‌های پرخطر مشخص شود.
5. مجموع جریمه‌های پرداخت‌ شده در ۱۲ ماه را حساب کنید؛ این عدد سقف منطقی بودجه اصلاح ضریب توان را نشان می‌دهد.

نتیجه این بررسی یک جدول ساده ۱۲ ماهه است که ضریب توان، ضریب زیان و مبلغ جریمه هر ماه را کنار هم نشان می‌دهد. همین جدول مبنای همه تصمیم‌های بعدی است: از انتخاب ظرفیت بانک خازنی تا محاسبه بازگشت سرمایه.

محاسبه ضریب توان از روی قبض با یک مثال

فرض کنید در قبض یک دوره، انرژی اکتیو ۳۰۰ هزار کیلووات‌ساعت و انرژی راکتیو ۲۱۰ هزار کیلووار‌ساعت ثبت شده باشد. جذر مجموع مجذور این دو عدد حدود ۳۶۶ هزار می‌شود و با تقسیم ۳۰۰ هزار بر آن، ضریب توان این دوره حدود ۰.۸۲ به دست می‌آید. ضریب زیان در این حالت حدود ۰.۱۱ است و با اعمال ضریب ۹، جریمه تقریبا برابر خود بهای برق خواهد بود؛ یعنی قبض این مجموعه عملا دو برابر شده است.

یک میان‌بر هم وجود دارد: اگر انرژی راکتیو بیش از حدود ۴۶ درصد انرژی اکتیو باشد، ضریب توان دوره به زیر ۰.۹۱ رسیده و احتمالا جریمه توان راکتیو در قبض دارید. این نسبت ساده به مدیر مالی اجازه می‌دهد بدون محاسبه پیچیده، وضعیت هر ماه را بسنجد.

نشانه‌هایی که پیش از رسیدن قبض هشدار می‌دهند

منتظر ماندن برای قبض یعنی پرداخت دست‌کم یک ماه جریمه. خوشبختانه چند نشانه در خود تاسیسات وجود دارد که زودتر از قبض خبر می‌دهند ضریب توان در حال افت است:

• رگولاتور بانک خازنی به طور دایم همه پله‌ها را وارد کرده و هنوز ضریب توان هدف را نشان نمی‌دهد.
• تابلو بانک خازنی بیش از حد گرم است یا بوی سوختگی و صدای غیرعادی از آن شنیده می‌شود.
• فیوزهای یک یا چند پله خازنی به‌طور مکرر می‌سوزند.
• بار کارخانه به دلیل اضافه شدن دستگاه یا خط تولید جدید افزایش یافته است.
• ضریب زیان در قبض‌های اخیر، حتی با عدد کوچک، از صفر فاصله گرفته است.

اگر مجموعه شما کنتور هوشمند دارد، می‌توانید به جای انتظار برای قبض، ضریب توان را به صورت ساعتی پایش کنید. این کار مهم است، چون ضریب توان ماهانه یک میانگین است و ممکن است افت شدید در شیفت‌های خاص را پنهان کند.

اصلاح ضریب توان با بانک خازنی

بانک خازنی مجموعه‌ای از خازن‌های قدرت است که با کلیدها، فیوزها و یک رگولاتور کنترل ضریب توان در یک تابلو قرار می‌گیرد. خازن رفتاری برعکس موتور دارد: به جای کشیدن توان راکتیو سلفی از شبکه، توان راکتیو خازنی تولید می‌کند و نیاز تجهیزات را در محل تامین می‌کند. به همین دلیل، بانک خازنی ارزان‌ترین و رایج‌ترین ابزار برای کاهش جریمه توان راکتیو است.

سازوکار حذف جریمه توان راکتیو با خازن‌های قدرت

وقتی بانک خازنی کنار بار نصب می‌شود، توان راکتیو مورد نیاز موتورها به جای شبکه از خازن‌ها تامین می‌شود. نتیجه این است که کنتور، انرژی راکتیو بسیار کمتری ثبت می‌کند، ضریب توان دوره بالای ۰.۹۱ قرار می‌گیرد، ضریب زیان صفر می‌شود و جریمه توان راکتیو از قبض حذف می‌شود.

در بانک خازنی اتوماتیک، رگولاتور به طور پیوسته ضریب توان را اندازه می‌گیرد و متناسب با بار، پله‌های خازنی را وارد یا خارج می‌کند. برای اطمینان از حذف جریمه توان راکتیو، رگولاتور معمولا روی ضریب توان هدف ۰.۹۵ تا ۰.۹۷ تنظیم می‌شود تا نوسانات بار، میانگین ماهانه را به زیر آستانه نکشاند.

اجزای یک تابلو بانک خازنی

دانستن اجزای تابلو به شما کمک می‌کند پیشنهادهای فنی تامین‌کنندگان را بهتر مقایسه کنید و در زمان خرابی، سریع‌تر علت را پیدا کنید. یک تابلو بانک خازنی اتوماتیک معمولا از این بخش‌ها تشکیل شده است:

• خازن‌های قدرت که در چند پله با ظرفیت‌های مختلف چیده می‌شوند و توان راکتیو خازنی تولید می‌کنند.
• رگولاتور ضریب توان که ضریب توان را اندازه می‌گیرد و فرمان ورود و خروج پله‌ها را صادر می‌کند.
• ترانس جریان که جریان ورودی تاسیسات را به رگولاتور گزارش می‌دهد و محل نصب درست آن اهمیت زیادی دارد.
• کنتاکتورهای خازنی که با مقاومت پیش‌شارژ، ضربه جریان لحظه وصل خازن را محدود می‌کنند.
• فیوزها یا کلیدهای حفاظتی مجزا برای هر پله تا خرابی یک پله کل تابلو را از کار نیندازد.
• فن و سیستم تهویه، چون گرما مهم‌ترین عامل کاهش عمر خازن‌هاست.
• راکتور دی‌تیون در محیط‌های دارای هارمونیک، برای جلوگیری از تشدید و آسیب به خازن‌ها.

کیفیت هر یک از این اجزا روی عمر کل تابلو اثر دارد. یک کنتاکتور معمولی به جای کنتاکتور خازنی یا یک ترانس جریان که در محل اشتباه نصب شده، می‌تواند بانک خازنی گران‌قیمت را عملا بی‌اثر کند.

ظرفیت بانک خازنی را چطور محاسبه کنیم؟

ظرفیت لازم بانک خازنی از این رابطه به دست می‌آید: ظرفیت خازن (کیلووار) = توان اکتیو (کیلووات) × (tanφ۱ − tanφ۲)؛ که φ۱ زاویه ضریب توان فعلی و φ۲ زاویه ضریب توان هدف است. برای مثال، کارخانه‌ای با بار متوسط ۵۰۰ کیلووات و ضریب توان ۰.۷۸ که می‌خواهد به ۰.۹۵ برسد، به حدود ۲۳۷ کیلووار خازن نیاز دارد؛ یعنی در عمل یک بانک ۲۴۰ یا ۲۵۰ کیلوواری.

برای رسیدن از این فرمول به یک طراحی قابل اتکا، معمولا این مراحل طی می‌شود:

1. انرژی اکتیو و راکتیو ۱۲ ماه اخیر از قبض‌ها استخراج و بدترین ماه از نظر ضریب توان مشخص می‌شود.
2. با پاورآنالایزر، بار و ضریب توان در چند روز کاری و تعطیل اندازه‌گیری می‌شود تا بار پیک و بار حداقل دیده شوند.
3. سطح هارمونیک جریان و ولتاژ اندازه‌گیری می‌شود تا نوع بانک خازنی، معمولی یا هارمونیکی، تعیین شود.
4. ظرفیت کل با فرمول بالا و بر اساس بار پیک و ضریب توان هدف ۰.۹۵ محاسبه می‌شود.
5. ظرفیت کل به چند پله تقسیم می‌شود تا کوچک‌ترین پله بتواند بار حداقل شب‌ها را بدون جبران‌سازی بیش از حد پوشش دهد.

تقسیم درست پله‌ها به اندازه ظرفیت کل اهمیت دارد. بانکی که فقط چند پله بزرگ دارد، در بارهای کم یا ضریب توان را پایین نگه می‌دارد یا با ورود یک پله بزرگ، شبکه را به حالت پیش‌فاز می‌برد.

انواع روش جبران‌سازی توان راکتیو

جبران‌سازی را می‌توان در سطوح مختلف تاسیسات انجام داد و هر روش برای ساختار بار خاصی مناسب‌تر است. جدول زیر گزینه‌های اصلی را مقایسه می‌کند:

در بیشتر واحدهای صنعتی، ترکیب جبران‌سازی مرکزی اتوماتیک با جبران‌سازی ثابت برای ترانسفورماتور و چند موتور بزرگ، بهترین نسبت هزینه به نتیجه را دارد. جبران‌سازهای سریع گران‌تر هستند و فقط وقتی توجیه دارند که بار واقعا در کسری از ثانیه تغییر کند.

محل کنتور و جبران‌سازی در مشترکان دارای پست اختصاصی

اگر مجموعه شما پست و ترانسفورماتور اختصاصی دارد، به محل نصب کنتور توجه کنید. در مشترکانی که اندازه‌گیری در سمت فشار متوسط انجام می‌شود، توان راکتیوی که خود ترانسفورماتور برای مغناطیس کردن هسته‌اش می‌کشد هم در کنتور ثبت می‌شود و در جریمه اثر دارد. در این حالت علاوه بر بانک خازنی فشار ضعیف، یک خازن ثابت برای جبران جریان بی‌باری ترانس لازم است؛ به‌ویژه اگر ترانس در شب‌ها و تعطیلات روشن و کم‌بار بماند.

هارمونیک و بانک خازنی؛ خطری که نباید نادیده گرفت

در مجموعه‌هایی که درایو، اینورتر، یکسوکننده یا کوره القایی دارند، جریان‌های هارمونیکی می‌تواند با خازن‌ها وارد تشدید شود. این پدیده معمولا با چند نشانه خود را نشان می‌دهد:

• خازن‌ها زودتر از عمر معمول باد می‌کنند، نشت می‌کنند یا از کار می‌افتند.
• فیوزهای پله‌های خازنی بدون دلیل ظاهری می‌سوزند.
• تابلو بانک خازنی یا کابل‌های تغذیه آن به طور غیرعادی داغ می‌شوند.
• درایوها، PLCها یا تجهیزات حساس الکترونیکی دچار خطا و ریست‌های ناخواسته می‌شوند.

در این شرایط باید از بانک خازنی مجهز به راکتور دی‌تیون (بانک خازنی هارمونیکی) یا فیلتر اکتیو استفاده کرد. به همین دلیل اندازه‌گیری هارمونیک پیش از خرید بانک خازنی یک ضرورت است، نه یک گزینه؛ هزینه این اندازه‌گیری در مقایسه با تعویض مکرر خازن‌ها ناچیز است.

سودهای جانبی اصلاح ضریب توان برای تاسیسات

حذف جریمه توان راکتیو تنها بخشی از بازده اصلاح ضریب توان است. کاهش جریان کشیده‌شده از شبکه، اثرات دیگری هم دارد که در حساب‌های روزمره کمتر دیده می‌شوند اما در بلندمدت ارزش مالی قابل توجهی دارند. برای روشن شدن این اثرات، مجموعه‌ای با بار ۸۰۰ کیلووات را در نظر بگیرید که ضریب توان آن از ۰.۷۵ به ۰.۹۵ می‌رسد.

ظرفیت آزاد در ترانس و کابل، بدون سرمایه‌گذاری جدید

ترانسفورماتور و کابل بر اساس کیلوولت‌آمپر بارگیری می‌شوند، نه کیلووات. این مجموعه در ضریب توان ۰.۷۵ حدود ۱۰۶۷ کیلوولت‌آمپر از ترانس می‌کشد؛ اگر ضریب توان به ۰.۹۵ برسد، این عدد به حدود ۸۴۲ کیلوولت‌آمپر کاهش می‌یابد. یعنی حدود ۲۲۵ کیلوولت‌آمپر، معادل بیش از ۲۰ درصد ظرفیت ترانس، آزاد می‌شود. این ظرفیت آزاد شده برای کارخانه‌ای که قصد توسعه دارد، ارزش مستقیم مالی دارد. به جای خرید ترانس بزرگ‌تر، تعویض کابل‌ها یا درخواست افزایش قدرت از شرکت برق، می‌توان خط تولید جدید را روی همان زیرساخت موجود راه‌اندازی کرد.

ولتاژ پایدارتر و موتورهای کم‌خرابی‌تر

جریان کمتر در کابل‌ها یعنی افت ولتاژ کمتر در انتهای مسیر. این اثر در کارخانه‌هایی که سالن‌ها یا چاه‌های آب آن‌ها فاصله زیادی از پست دارند، بسیار محسوس است. موتورهایی که با ولتاژ نزدیک به نامی کار می‌کنند، گشتاور کافی دارند، جریان اضافه نمی‌کشند و کمتر گرم می‌شوند. نتیجه عملی این تغییر، خرابی کمتر سیم‌پیچ موتورها، راه‌اندازی بی‌دردسرتر، عملکرد پایدارتر تجهیزات حساس و کاهش توقف‌های ناخواسته خط تولید است؛ هزینه‌هایی که در قبض برق دیده نمی‌شوند ولی در صورت‌های مالی تعمیرات و توقف تولید کاملا ملموس هستند.

تلفات کمتر در شبکه داخلی و بهای انرژی اکتیو پایین‌تر

تلفات حرارتی کابل‌ها و ترانسفورماتور با مجذور جریان متناسب است. در همین مثال ۸۰۰ کیلوواتی، افزایش ضریب توان از ۰.۷۵ به ۰.۹۵ تلفات مسی شبکه داخلی را حدود ۳۸ درصد کاهش می‌دهد. این تلفات بعد از کنتور اتفاق می‌افتند و در کنتور اکتیو ثبت می‌شوند؛ پس کاهش آن‌ها مستقیما انرژی اکتیو و بهای انرژی را هم کم می‌کند. به بیان دیگر، اصلاح ضریب توان علاوه بر حذف جریمه، بخشی از هزینه برق مصرفی واقعی را هم کاهش می‌دهد.

راهکارهای مکمل برای کاهش جریمه توان راکتیو

بانک خازنی راه‌حل اصلی است، اما هرچه نیاز راکتیو تاسیسات کمتر باشد، بانک خازنی کوچک‌تر، ارزان‌تر و پایدارتر خواهد بود. چند اقدام عملیاتی ساده می‌تواند همین نیاز را از ریشه کم کند:

• موتورهای بزرگ‌تر از نیاز را شناسایی کنید و در زمان تعویض، موتور متناسب با بار واقعی انتخاب کنید.
• موتورها، کمپرسورها و نوار نقاله‌ها را در زمان بی‌باری خاموش کنید تا جریان مغناطیس‌کننده بی‌دلیل کشیده نشود.
• ترانسفورماتورهای بی‌بار را در شب‌ها و تعطیلات از مدار خارج کنید یا برای آن‌ها خازن ثابت در نظر بگیرید.
• برای پمپ‌ها و فن‌های با بار متغیر از درایو دور متغیر استفاده کنید و هم‌زمان اثر هارمونیکی آن را کنترل کنید.
• در زمان تعویض موتورهای فرسوده، موتورهای با کلاس بازده بالاتر انتخاب کنید که معمولا ضریب توان بهتری هم دارند.
• چراغ‌های قدیمی با بالاست مغناطیسی را با چراغ‌های LED جایگزین کنید.
• بارهای سنگین و غیرضروری را تا حد امکان به ساعات کم‌باری منتقل کنید تا بار هم‌زمان و نوسان ضریب توان کاهش یابد.

بسیاری از این اقدامات هزینه کمی دارند و فقط به تغییر عادت‌های بهره‌برداری نیاز دارند. ترکیب آن‌ها با یک بانک خازنی درست طراحی‌شده، هم جریمه را حذف می‌کند و هم مصرف انرژی اکتیو را پایین می‌آورد.

اثر نیروگاه خورشیدی پشت کنتور بر ضریب توان

نکته‌ای که بسیاری از صنایع دارای نیروگاه خورشیدی از آن غافل‌اند: اینورترهای خورشیدی معمولا با ضریب توان نزدیک به ۱ کار می‌کنند و بخشی از انرژی اکتیو مصرفی را تامین می‌کنند، اما نیاز راکتیو موتورها همچنان از شبکه تامین می‌شود. در نتیجه در کنتور، انرژی اکتیو کم می‌شود ولی انرژی راکتیو تغییری نمی‌کند و ضریب توان اندازه‌گیری‌شده افت می‌کند. مجموعه‌ای که پیش از نصب نیروگاه خورشیدی جریمه نداشت، ممکن است پس از آن با جریمه توان راکتیو روبه‌رو شود؛ بنابراین بعد از راه‌اندازی نیروگاه، تنظیمات بانک خازنی باید بازبینی شود.

برنامه گام‌به‌گام حذف جریمه توان راکتیو

اگر بخواهید همه نکات این راهنما را به یک برنامه اجرایی تبدیل کنید، مسیر زیر را پیشنهاد می‌کنیم. این ترتیب کمک می‌کند هیچ مرحله مهمی جا نیفتد و بودجه دقیقا صرف جایی شود که بیشترین اثر را دارد:

1. قبض‌های ۱۲ ماه اخیر را جمع‌آوری کنید و جدول ضریب توان، ضریب زیان و مبلغ جریمه هر ماه را بسازید.
2. مجموع جریمه سالانه را حساب کنید تا سقف منطقی سرمایه‌گذاری مشخص شود.
3. اقدامات کم‌هزینه عملیاتی مانند خاموش کردن موتورها و ترانس‌های بی‌بار را فورا اجرا کنید.
4. اندازه‌گیری بار، ضریب توان و هارمونیک را با پاورآنالایزر در چند روز کاری انجام دهید.
5. نوع، ظرفیت و تعداد پله‌های بانک خازنی را بر اساس نتایج اندازه‌گیری طراحی کنید.
6. پس از نصب، رگولاتور را روی ضریب توان هدف ۰.۹۵ تا ۰.۹۷ تنظیم و عملکرد پله‌ها را آزمایش کنید.
7. دو تا سه قبض بعدی را با دقت بررسی کنید تا مطمین شوید ضریب زیان به صفر رسیده است.
8. برنامه نگهداری دوره‌ای را به تیم تاسیسات بسپارید تا جریمه دوباره برنگردد.

این برنامه برای یک کارخانه متوسط معمولا در چند هفته قابل اجراست و بیشترین زمان آن صرف اندازه‌گیری و تامین تجهیزات می‌شود. مهم این است که مرحله اندازه‌گیری حذف نشود؛ بیشتر بانک‌های خازنی ناکارآمد، حاصل طراحی بر اساس حدس هستند.

محاسبه بازگشت سرمایه بانک خازنی

دوره بازگشت سرمایه از تقسیم هزینه کامل خرید و نصب بانک خازنی بر مجموع صرفه‌جویی ماهانه به دست می‌آید. صرفه‌جویی ماهانه هم شامل جریمه حذف‌شده و هم کاهش تلفات اکتیو است. برای مثال، مجموعه‌ای که ماهانه ۶۳.۵ میلیون تومان جریمه توان راکتیو می‌پردازد، اگر هزینه کامل بانک خازنی آن فرضا ۲۰۰ میلیون تومان باشد، کمتر از چهار ماه سرمایه‌اش را برمی‌گرداند؛ حتی بدون حساب کردن کاهش تلفات و ظرفیت آزادشده ترانس. [عدد ۲۰۰ میلیون تومان صرفا فرضی است و قیمت واقعی باید از تامین‌کنندگان استعلام شود]

اشتباهات رایج که جریمه را برمی‌گرداند

بسیاری از مجموعه‌ها بانک خازنی نصب کرده‌اند، اما چند ماه بعد دوباره جریمه توان راکتیو در قبضشان ظاهر می‌شود. دلیل این اتفاق معمولا یکی از این اشتباهات است:

• خازن‌ها با گذشت زمان ظرفیت خود را از دست می‌دهند و اگر پایش نشوند، بانک خازنی بدون اینکه کسی متوجه شود کم‌کار می‌شود.
• کنتاکتورها یا فیوزهای چند پله سوخته‌اند و رگولاتور عملا با بخشی از ظرفیت کار می‌کند.
• بار کارخانه افزایش یافته اما ظرفیت بانک خازنی متناسب با آن بازنگری نشده است.
• رگولاتور روی ضریب توان هدف پایین یا با تاخیر زمانی نامناسب تنظیم شده است.
• ترانس جریان رگولاتور در محلی نصب شده که جریان کل تاسیسات را نمی‌بیند.
• جبران‌سازی بیش از حد باعث ضریب توان پیش‌فاز، افزایش ولتاژ و فشار روی تجهیزات شده است.
• بانک خازنی معمولی در محیطی با هارمونیک بالا نصب شده و خازن‌ها پشت سر هم آسیب می‌بینند.

وجه مشترک همه این اشتباهات این است که بانک خازنی را یک تجهیز «نصب کن و فراموش کن» دیده‌اند. راه جلوگیری از آن‌ها یک برنامه نگهداری منظم است؛ برنامه‌ای که هزینه آن در مقایسه با یک ماه جریمه با ضریب ۹ ناچیز است.

چک‌لیست نگهداری بانک خازنی

این چک‌لیست ساده را می‌توانید به تیم تاسیسات بسپارید تا اصلاح ضریب توان همیشه در وضعیت درست باقی بماند:

ثبت نتایج هر بازدید در یک دفتر یا فایل ساده، روند افت ظرفیت خازن‌ها را نشان می‌دهد و اجازه می‌دهد تعویض آن‌ها پیش از ظاهر شدن جریمه در قبض برنامه‌ریزی شود.

برقتو چگونه به کاهش هزینه‌های قبض برق صنایع کمک می‌کند؟

جریمه توان راکتیو فقط یکی از ردیف‌های قبض صنعتی است. کنار آن، مابه‌التفاوت اجرای مقررات، تجاوز از قدرت و نرخ‌های تعرفه برق صنعتی هم هر ماه هزینه‌ساز هستند و اصلاح یکی بدون دیدن بقیه، تصویر کاملی از صرفه‌جویی نمی‌دهد.

کارشناسان برقتو در قالب خدمات بهینه‌سازی مصرف برق صنایع قبض‌های دوره‌های گذشته را تحلیل می‌کنند، ردیف‌های جریمه را شناسایی می‌کنند و راهکارهای اصلاح ضریب توان و مدیریت مصرف را پیشنهاد می‌دهند. از آنجا که ضریب توان بر اساس کل انرژی مصرفی محاسبه می‌شود، حتی مجموعه‌هایی که برق خود را از طریق تامین برق صنایع و قرارداد دوجانبه تهیه می‌کنند، باید اصلاح ضریب توان را جداگانه دنبال کنند؛ ترکیب این دو است که بیشترین کاهش هزینه را ایجاد می‌کند.
