ریکلوزر و سکشنالایزر؛ تجهیزات هوشمند حفاظت شبکه

وقتی برق خانه‌تان قطع می‌شود و چند ثانیه بعد خودکار برمی‌گردد، احتمالاً شاهد عملکرد ریکلوزر و سکشنالایزر بوده‌اید. این تجهیزات هوشمند در شبکه توزیع برق نقش محافظ خاموش را بازی می‌کنند؛ خطاها را تشخیص می‌دهند، بخش‌های معیوب را جداسازی کرده و مانع گسترش قطعی برق در مناطق وسیع می‌شوند.

برای کسانی که قصد نصب پنل خورشیدی دارند، شناخت این تجهیزات و نحوه تعامل‌شان با شبکه برق اهمیت دارد تا نیروگاه خورشیدی به‌درستی با زیرساخت برق شهری هماهنگ شود.

ریکلوزر و سکشنالایزر چیست؟

ریکلوزر (Recloser) و سکشنالایزر (Sectionalizer) دو تجهیز کلیدی برای حفاظت شبکه توزیع برق محسوب می‌شوند. ریکلوزر کلیدی است برقدار با قابلیت قطع و وصل خودکار جریان در زمان بروز خطا؛ یعنی وقتی شاخه‌ای از شبکه دچار اتصال کوتاه یا آسیب می‌شود، جریان را قطع کرده و پس از چند ثانیه دوباره وصل می‌کند تا ببیند مشکل برطرف شده یا خیر.

سکشنالایزر کلیدی است بدون قدرت قطع جریان خطا که در پایین‌دست ریکلوزر نصب می‌شود. وظیفه‌اش شمارش دفعات قطع و وصل ریکلوزر است؛ اگر ریکلوزر چند بار (معمولاً دو یا سه بار) تلاش کند و خطا برطرف نشود، سکشنالایزر می‌فهمد که مشکل دائمی است و در زمان قطع بعدی ریکلوزر، بخش معیوب را از شبکه جدا می‌کند. این همکاری باعث می‌شود فقط محدوده آسیب‌دیده بدون برق بماند نه کل منطقه.

چرا شبکه‌های توزیع برق به تجهیزات حفاظتی هوشمند نیاز دارند؟

شبکه‌های توزیع برق بیرون از شهرها و در مناطق روستایی با چالش‌های زیادی روبه‌رو هستند: افتادن شاخه درخت روی سیم، برخورد حیوانات، آسیب عایق‌ها در اثر بارش یا باد شدید. خطاهای موقت بخش عمده‌ای از قطعی‌های شبکه را تشکیل می‌دهند و معمولاً خودبه‌خود یا با قطع و وصل سریع برطرف می‌شوند.

قبل از استفاده از تجهیزات هوشمند، هر خطای کوچک باعث قطع کامل برق مناطق وسیع می‌شد و تیم فنی باید به‌صورت دستی محل خطا را پیدا و رفع کند. این فرآیند ساعت‌ها طول می‌کشید و هزینه‌های سنگینی برای شرکت برق و مشترکان داشت. ریکلوزر و سکشنالایزر این فرآیند را خودکار کرده‌اند؛ اکثر خطاها در عرض چند ثانیه برطرف می‌شوند و فقط خطاهای دائمی نیاز به دخالت انسانی دارند.

برای صاحبان سیستم‌های انرژی خورشیدی خانگی، این تجهیزات اهمیت ویژه‌ای دارند. وقتی اینورتر پنل خورشیدی شما برق تولیدی را به شبکه تزریق می‌کند، باید بتواند با سرعت زیاد (معمولاً کمتر از ۲ ثانیه) قطع و وصل‌های ریکلوزر را تشخیص دهد و تولید را متوقف کند تا ایمنی پرسنل تعمیرات شبکه تضمین شود.

ریکلوزر چگونه عمل می‌کند؟

ریکلوزر ترکیبی از سنسورهای جریان، مغز الکترونیکی کنترلی و سازوکار قطع و وصل مکانیکی یا الکترونیکی است. دائماً جریان عبوری از خط را رصد می‌کند و اگر جریان از حد معینی (مثلاً ۱۰ برابر جریان نرمال) فراتر رود، تشخیص می‌دهد که اتصال کوتاه رخ داده.

1. تشخیص و رفع خطاهای موقت شبکه

بیشتر خطاها در شبکه‌های هوایی موقتی هستند. مثلاً شاخه درختی با سیم تماس پیدا می‌کند، جرقه‌ای ایجاد می‌شود و شاخه می‌سوزد یا می‌افتد. ریکلوزر با قطع فوری جریان، به عایق‌ها و سیم‌ها فرصت خنک شدن می‌دهد و قوس الکتریکی خاموش می‌شود. سپس پس از یک تأخیر کوتاه (معمولاً ۰.۵ تا ۲ ثانیه)، دوباره خط را برقدار می‌کند.

اگر خطا برطرف شده باشد، برق عادی برمی‌گردد و مشترکان فقط چند لحظه خاموش و روشنی کوتاه در لامپ‌ها  را تجربه می‌کنند. اگر خطا همچنان وجود داشته باشد، ریکلوزر دوباره قطع می‌شود و این چرخه را دو یا سه بار تکرار می‌کند. پس از تلاش‌های ناموفق، ریکلوزر به حالت “قطع دائم” می‌رود تا تیم فنی به محل خطا اعزام شود.

2. قطع و وصل خودکار جریان برق

توالی عملیات ریکلوزر معمولاً برنامه‌ریزی‌شده است: یک قطع سریع با تأخیر کم، سپس یک یا دو قطع با تأخیر بیشتر. این ترتیب باعث می‌شود خطاهای خیلی کوچک سریع برطرف شوند، اما برای خطاهای بزرگ‌تر زمان بیشتری به سیستم داده شود تا تجهیزات پایین‌دستی مثل فیوزها یا سکشنالایزرها بتوانند بخش معیوب را جدا کنند.

ریکلوزرهای مدرن مجهز به قابلیت ارتباط راه دور (SCADA) هستند و وضعیت، تعداد عملیات، جریان خطا و زمان رخدادها را به مرکز کنترل شبکه ارسال می‌کنند. این داده‌ها به مهندسان کمک می‌کند تا نقاط ضعف شبکه را شناسایی و پیش از بروز خرابی جدی اقدام کنند.

سکشنالایزر چیست و چه وظیفه‌ای دارد؟

سکشنالایزر به‌تنهایی جریان خطا را قطع نمی‌کند؛ بلکه باید در پایین‌دست یک قطعه حفاظتی با قدرت قطع (معمولاً ریکلوزر) نصب شود. وقتی ریکلوزر بالادست جریان را قطع می‌کند، سکشنالایزر این قطعی را می‌شمرد. اگر تعداد قطعی‌ها به حد تعیین‌شده برسد و خطا همچنان وجود داشته باشد، در زمان قطع بعدی ، کلید خود را باز می‌کند و بخش پایین‌دستی را از شبکه جدا می‌کند.

1. شناسایی بخش معیوب شبکه

در شبکه معمولی، یک ریکلوزر ممکن است چندین کیلومتر خط و ده‌ها سکشنالایزر را تحت پوشش داشته باشد. وقتی خطا در یکی از شاخه‌ها رخ می‌دهد، ریکلوزر اصلی چندین بار قطع و وصل می‌کند. سکشنالایزرهایی که بالادست خطا هستند هیچ جریان غیرعادی نمی‌بینند و عمل نمی‌کنند. اما سکشنالایزری که بلافاصله بالای محل خطا نصب شده، جریان بالا را تشخیص می‌دهد و پس از شمارش قطعی‌ها، بخش معیوب را جدا می‌کند.

نتیجه این است که ریکلوزر بالادستی می‌تواند بقیه شبکه را دوباره برقدار کند و فقط بخش کوچکی که مشکل دارد بدون برق می‌ماند. این عملکرد هوشمند باعث کاهش چشمگیر تعداد مشترکان آسیب‌دیده از هر قطعی می‌شود.

2. جداسازی محدوده خطا برای کاهش خاموشی

فرض کنید خط اصلی یک روستا ۸ کیلومتر است و سکشنالایزرها هر ۲ کیلومتر نصب شده‌اند. اگر در کیلومتر ۶ خطای دائمی رخ دهد، سکشنالایزر کیلومتر ۴ عمل می‌کند و فقط بخش ۴ تا ۸ کیلومتر بدون برق می‌ماند؛ بخش ۰ تا ۴ کیلومتر همچنان برق دارد. بدون سکشنالایزر، کل روستا تا زمان رفع خطا بدون برق می‌ماند.

این قابلیت در شبکه‌های روستایی با فاصله زیاد بین پست‌ها و خطوط طولانی اهمیت فوق‌العاده دارد. همچنین برای صاحبان سیستم خورشیدی نیز مهم است؛ اگر بخشی از شبکه جدا شود و پنل خورشیدی شما در همان بخش باشد، اینورتر باید فوراً تولید را متوقف کند تا با ایجاد “جزیره” (Island) خطر برق‌گرفتگی برای تعمیرکاران ایجاد نکند.

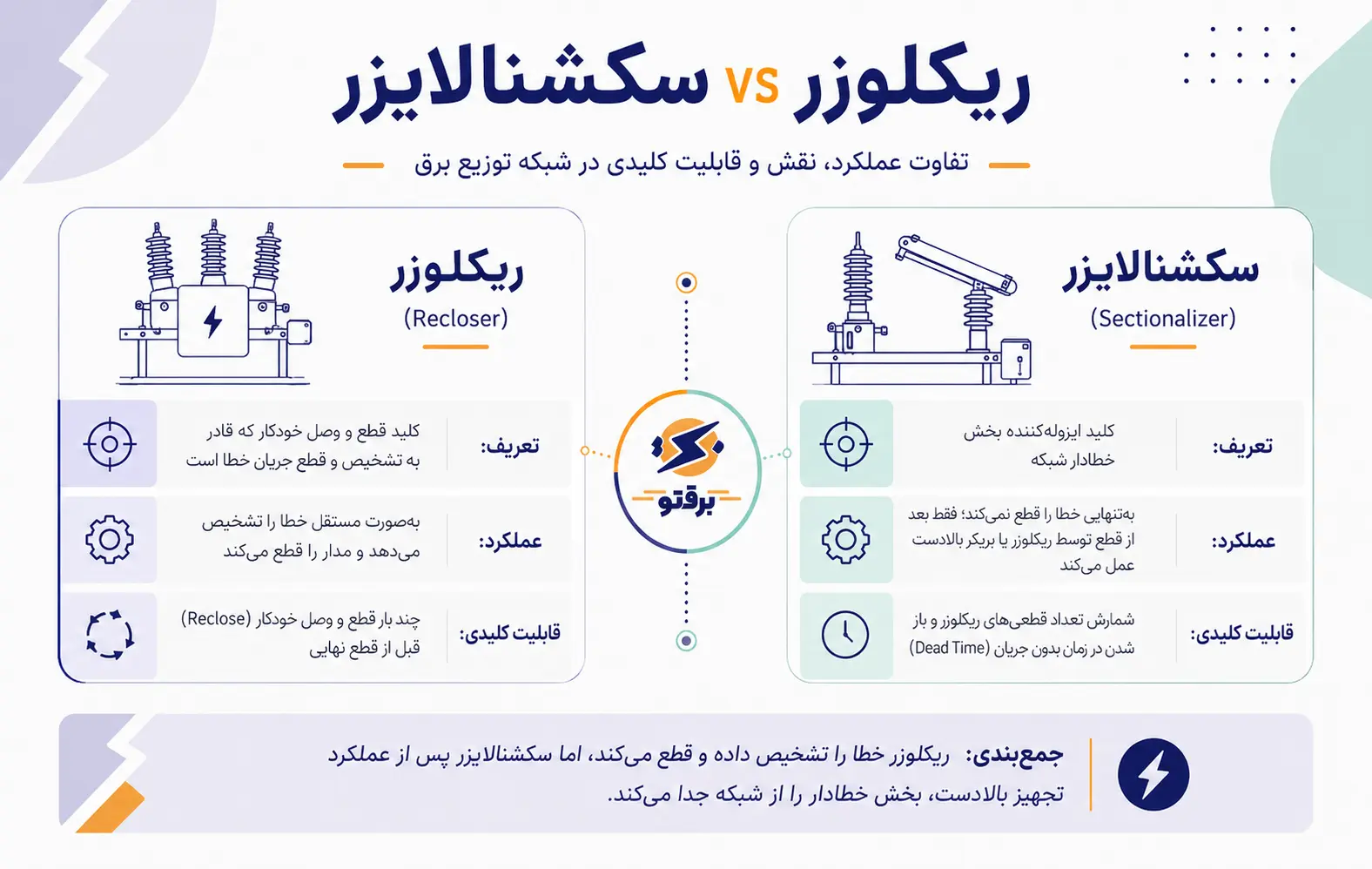

تفاوت ریکلوزر و سکشنالایزر

تفاوت اصلی در قدرت قطع جریان است. ریکلوزر می‌تواند وقتی هزاران آمپر جریان اتصال کوتاه در خط جاری است، مدار را قطع کند؛ اما سکشنالایزر فقط می‌تواند وقتی جریان صفر است، کلید را باز کند. به همین دلیل نمی‌تواند به‌تنهایی حفاظت کند و همیشه باید در کنار ریکلوزر باشد.

مزایای استفاده از ریکلوزر در شبکه توزیع برق

ریکلوزر سرمایه‌گذاری ارزشمندی برای شرکت‌های برق است. مهم‌ترین مزیت آن کاهش زمان قطعی برق است. بر اساس آمار صنعت، حدود ۷۰ تا ۸۰ درصد خطاهای شبکه‌های هوایی موقتی هستند و با یک یا دو بار قطع و وصل سریع برطرف می‌شوند. این به معنای تبدیل قطعی‌های ساعتی به وقفه‌های چند ثانیه‌ای است.

از نظر اقتصادی، هزینه اعزام تیم‌های تعمیرات و خسارات ناشی از قطعی طولانی برق را کاهش می‌دهد. در کشاورزی، قطع برق پمپ‌های آب می‌تواند به محصولات آسیب بزند؛ در صنعت، توقف خط تولید ضرر مالی سنگینی دارد.

از نظر فنی، ریکلوزرهای هوشمند قابلیت رصد و ثبت وقایع را دارند. داده‌های جریان خطا، زمان رخداد، تعداد عملیات و حتی موقعیت جغرافیایی به مرکز کنترل ارسال می‌شود. مهندسان می‌توانند روندها را تحلیل کرده و قبل از خرابی کامل تجهیزات، اقدامات پیشگیرانه انجام دهند.

برای مشترکان دارای سیستم خورشیدی، باعث ثبات بیشتر شبکه می‌شود. وقتی شبکه پایدارتر است، اینورترهای خورشیدی کمتر به دلیل نوسانات ولتاژ یا فرکانس قطع می‌شوند و بازدهی کلی سیستم بالاتر می‌رود.

مزایای استفاده از سکشنالایزر در شبکه توزیع برق

سکشنالایزر راه‌حل اقتصادی برای بخش‌بندی شبکه‌های طولانی است. نصب چند سکشنالایزر در طول یک فیدر بسیار ارزان‌تر از نصب چندین ریکلوزر است، اما نتیجه مشابهی دارد: محدود کردن محدوده قطعی به کوچک‌ترین بخش ممکن.

در شبکه‌های روستایی و مناطق کم‌تراکم، سکشنالایزر جایگزین ایده‌آلی برای فیوزهای سنتی است. فیوزها پس از عملکرد باید به‌صورت دستی تعویض شوند، اما سکشنالایزر خودکار عمل می‌کند و پس از برطرف شدن خطا می‌تواند دوباره به مدار برگردد.

از نظر آماری، استفاده ترکیبی از ریکلوزر و سکشنالایزر می‌تواند شاخص SAIDI (میانگین مدت قطعی سالانه) را تا ۴۰ درصد کاهش دهد. این بهبود در کیفیت خدمات برق باعث رضایت مشترکان و کاهش جریمه‌های تنظیم‌گری می‌شود.

برای مشترکان تجاری و خانگی با سیستم‌های حساس (مراکز داده، تجهیزات پزشکی، سیستم‌های خورشیدی با ذخیره‌ساز)، کاهش دفعات قطعی کامل به معنای عمر بیشتر تجهیزات و نیاز کمتر به سیستم‌های پشتیبان است.

عملکرد ریکلوزر و سکشنالایزر در کاهش خاموشی‌ها

هماهنگی بین ریکلوزر و سکشنالایزر کلید کاهش خاموشی‌هاست. تنظیمات این دو باید به‌گونه‌ای باشد که سکشنالایزر قبل از رفتن ریکلوزر به حالت قطع دائم، فرصت جداسازی بخش معیوب را داشته باشد.

یک سناریوی معمول: خطای دائمی در انتهای خط رخ می‌دهد. ریکلوزر بار اول قطع سریع می‌کند و وصل می‌کند (خطا همچنان هست). بار دوم قطع با تأخیر بیشتری انجام می‌شود و سکشنالایزرها شمارش می‌کنند. بار سوم ریکلوزر قطع می‌کند و سکشنالایزر نزدیک به محل خطا (که تعداد قطعی‌های تعیین‌شده را شمرده) کلید خود را باز می‌کند. ریکلوزر برای بار چهارم وصل می‌کند؛ حالا بخش معیوب جدا شده و بقیه شبکه برق دارد.

بدون این هماهنگی، یا کل شبکه بدون برق می‌ماند یا نیروی انسانی باید محل خطا را با بازدید فیزیکی پیدا کند که ساعت‌ها زمان می‌برد. در چنین شرایطی که تداوم انرژی برای کسب‌وکارها و منازل حیاتی است، راهکارهای نوین جهت تامین برق بدون خاموشی می‌توانند تا حد زیادی آسیب‌های ناشی از ناپایداری شبکه را مدیریت کنند

کاربرد ریکلوزر و سکشنالایزر در شبکه‌های هوشمند (Smart Grid)

شبکه‌های هوشمند به تجهیزاتی نیاز دارند که بتوانند داده تبادل کنند و به دستورات مرکزی پاسخ دهند. نسل جدید ریکلوزرها و سکشنالایزرها این قابلیت را دارند. آن‌ها می‌توانند:

• وضعیت لحظه‌ای شبکه (ولتاژ، جریان، توان، فرکانس) را اندازه‌گیری و ارسال کنند
• هشدار پیش از خرابی کامل بدهند (مثلاً افزایش تدریجی جریان نشت عایق)
• از راه دور باز و بسته شوند (برای تعمیرات برنامه‌ریزی شده یا تغییر توپولوژی شبکه)
• با سیستم‌های مدیریت توزیع (DMS) یکپارچه شوند
• با پایش دائم، نقاط کم‌بار یا اضافه‌بار را شناسایی کنند

در شبکه‌های خورشیدی محور، این تجهیزات نقش حیاتی دارند. وقتی صدها یا هزاران سیستم خورشیدی خانگی به شبکه متصل هستند، جهت جریان و سطح ولتاژ دائماً تغییر می‌کند. ریکلوزرهای هوشمند می‌توانند این تغییرات را رصد کرده و تنظیمات حفاظتی را به‌صورت پویا تطبیق دهند.

نکات مهم در انتخاب و نصب ریکلوزر و سکشنالایزر

انتخاب ریکلوزر و سکشنالایزر مناسب بستگی به ویژگی‌های شبکه دارد. نکاتی که باید رعایت شوند:

1. ریکلوزر باید بتواند جریان نرمال شبکه را بدون گرم شدن تحمل کند.
2. باید با ولتاژ شبکه (معمولاً ۲۰ یا ۳۳ کیلوولت در شبکه‌های توزیع) سازگار باشد.
3. برای مناطق ساحلی با رطوبت بالا یا مناطق صنعتی با آلودگی، پوشش‌های ضد خورندگی ضروری است.
4. باید با تجهیزات بالادست و پایین‌دست هماهنگ باشد.

برای صاحبان سیستم خورشیدی که می‌خواهند به شبکه متصل شوند، مهم است بدانند شبکه محلی‌شان مجهز به ریکلوزر است یا خیر. اگر نصب باشد، اینورتر باید دارای گواهینامه Anti-Islanding معتبر باشد و تنظیمات آن با زمان عملکرد ریکلوزر سازگار باشد.

چالش‌ها و محدودیت‌های بهره‌برداری از این تجهیزات

با وجود مزایای زیاد، ریکلوزر و سکشنالایزر چالش‌هایی هم دارند:

1. استفاده از آن در شبکه‌های کوچک یا کم‌بازده توجیه اقتصادی ندارند.
2. نیاز به بازرسی دوره‌ای، کالیبراسیون و به‌روزرسانی نرم‌افزار دارند.
3. تغییرات سریع ولتاژ و احتمال تشخیص اشتباه خطا (False Trip) از چالش‌های رایج است
4. در شبکه‌های کابلی زیرزمینی کارایی ریکلوزر کمتر می‌شود چون اکثر خطاها دائمی هستند و نیاز به تعمیر دارند.
5. ریکلوزرهای الکترونیکی به منبع تغذیه نیاز دارند (باتری یا شارژ از خط).
6. اشتباه در تنظیمات می‌تواند باعث شود تجهیز اشتباه عمل کند یا اصلاً هیچ‌کدام عمل نکنند.

جمع‌بندی | نقش تجهیزات هوشمند حفاظتی در افزایش پایداری شبکه برق

ریکلوزر و سکشنالایزر فراتر از کلیدهای معمولی، ستون‌های هوشمندسازی شبکه توزیع برق در دنیا هستند. این تجهیزات با تبدیل خطاهای بزرگ به قطعی‌های موقتی چندثانیه‌ای، پایداری شبکه را بالا برده و از تجهیزات حساس در برابر نوسانات شدید محافظت می‌کنند. همکاری هماهنگ این دو ابزار نه تنها هزینه‌های بهره‌برداری شرکت‌های توزیع برق را به حداقل می‌رساند، بلکه بستری ایمن برای تزریق انرژی‌های نو پدید می‌آورد.

نتیجه‌گیری نهایی

برای خانه‌ها و صنایعی که قصد دارند به سمت انرژی پاک حرکت کنند و پنل‌های خورشیدی نصب کنند، پایداری و امنیت شبکه برق اولویت بالایی دارد. استفاده از تجهیزات حفاظتی مانند ریکلوزر و سکشنالایزر، ایمنی تکنسین‌ها را تضمین کرده و از آسیب به اینورترها و سیستم‌های خورشیدی خانگی جلوگیری می‌کند.

اگر به دنبال پیاده‌سازی اصولی سیستم‌های برق خورشیدی خانگی یا صنعتی هستید و نیاز به مشاوره فنی، خرید قطعات استاندارد و طراحی دقیق سیستم‌های متصل به شبکه دارید، مجموعه برقتو به عنوان مرجع تخصصی تجهیزات برق و انرژی خورشیدی، در تمامی مراحل طراحی، تامین تجهیزات و راه‌اندازی همراه شماست تا خریدی مطمئن و سیستمی پایدار را تجربه کنید.
